Defeito: Inoperante
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Iniciei a pesquisa pela fonte de alimentação. Com o aparelho ligado, verifiquei que não havia tensão sobre o capacitor C805. O defeito estava portanto antes desse capacitor. A verificação pode ser feita de duas maneiras: com o multímetro na escala de resistências (aparelho desligado), ou com o multímetro na escala de tensões (aparelho ligado). Por ser um estágio simples, optei pelo teste de continuidade (função ohmímetro), realizando medidas de condutividade nos componentes. Encontrei então o NTC800 (10 Ω) aberto. Com a troca do NTC, o problema desapareceu.

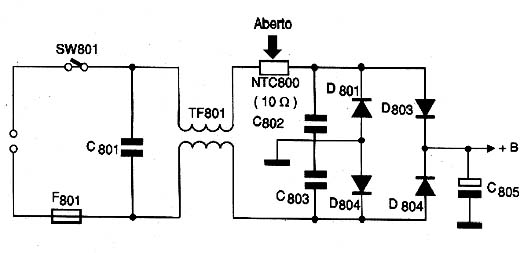

![Diagrama do setor do aparelho desenhado pelo autor.
Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0242_01.jpg)
Diagrama do setor do aparelho desenhado pelo autor.
