Defeito: Totalmente inoperante
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:
Após alimentar o aparelho e com a ajuda de um injetor de sinais, verifiquei e constatei que funcionava somente o amplificador de potência a partir da base dos transistores Q201 e Q202. Prosseguindo as pesquisas e já de posse do esquema elétrico do aparelho, constatei a inexistência das tensões de alimentação e polarização do estágio pré-amplificador e dos estágios do sintonizador AM/FM. A tensão de base de Q501 era normal e desta medida se concluía o bom funcionamento do diodo zener D506. Ao retirar do circuito o transistor Q501 constatei que o mesmo0 estava com o emissor aberto em relação à base e o coletor. Como o fusível F4 não estava aberto, substitui o transistor Q501 e com isso o aparelho teve seu funcionamento restabelecido novamente.

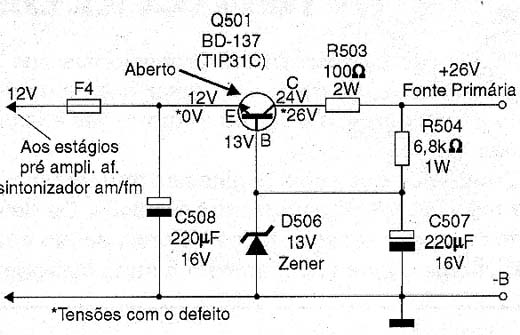

Diagrama do setor do aparelho fornecido pelo autor.
