Defeito: Controle de volume inoperante em um dos canais
Autor: Gilnei Castro Müller – Santa Maria – RS
Relato:
Com o aparelho ligado à rede de alimentação, constatei que ao se girar o potenciômetro de volume para que o sinal fosse reduzido ao mínimo, no canal A, o sinal continuava sendo ouvido no alto-falante. Ao acionar o controle de equilíbrio dos canais (Balance), o mesmo atuava no sinal reduzindo-o a um nível nulo em ambos os canais. Com o auxílio do esquema elétrico conclui que o próprio potenciômetro de volume era o responsável pelo defeito. Prosseguindo, retirei o potenciômetro do circuito e encontrei uma das pistas internas da parte resistiva apresentando interrupção. Após a substituição do potenciômetro de volume R401, de 50 kohms x 2 o funcionamento foi normalizado nos dois canais.

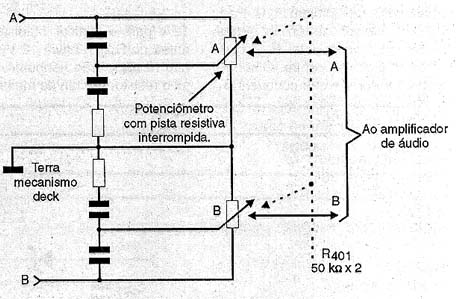

Diagrama do setor com defeito dado pelo autor.
