Defeito: Não funciona
Autor: Alexandre José Nário – Jataúba - PE
Relato:
Pelo sintoma, iniciei pesquisando os componentes da fonte chaveada, onde encontrei tensões muito baixas nas saídas da fonte secundário (após o transformador TF802). Neste modelo de televisor, a tensão de controle para o oscilador PWM (IC801) é obtida através de um opto acoplador IC 802 (MOC8501). Retirei o opto-acoplador do circuito e com o multímetro encontrei o LED interno aberto. Realizada a substituição deste componente, o aparelho voltou a ter o funcionamento normal.

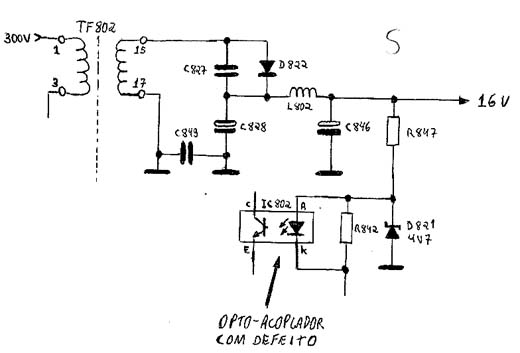

Diagrama do setor do aparelho desenhado pelo autor.
