Defeito: O controle remoto não funciona com o aparelho
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Inicialmente testei o controle remoto, encontrando-o em perfeito estado. A dica para testar um controle remoto é usar uma câmara digital comum ou de um celular. Acionando o controle remoto é possível visualizar no display se o LED infravermelho emite radiação. É um teste simples e eficiente. Abri o aparelho e segui o sinal com um osciloscópio a partir do sensor IR0801 (localizado na PCI frontal), quando encontrei o resistor R608 (1 k Ω) completamente aberto. Feita sua troca, o aparelho voltou a funcionar normalmente.

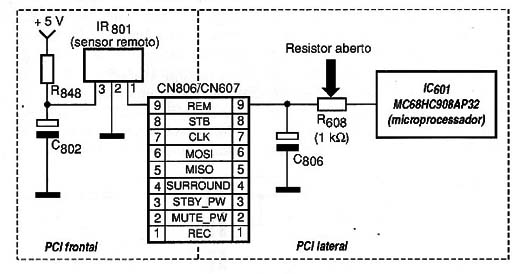

Diagrama do setor do aparelho fornecido pelo autor.
