Defeito: Rádio sem som num dos canais
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Como as funções tape e CD estavam com o som normal nas duas saídas, descartei a possibilidade do problema estar na etapa de saída de som. Com o auxílio do esquema elétrico e do injetor de sinais fui para a PCI de áudio, que tem como componente principal o integrado on-chip IC101, uma espécie de faz tudo nos estágios de áudio. De inicio injetei um sinal no pino 4 do conector CN102 (L-)UT), o qual foi reproduzido de forma perfeita. Segui o percurso do sinal em direção ao terminal 12 do IC101, quando encontrei o capacitor C131 (1 µF/10 V) completamente aberto, impedindo a passagem do sinal de áudio. Fiz a troca desse componente e com isso o problema foi solucionado.

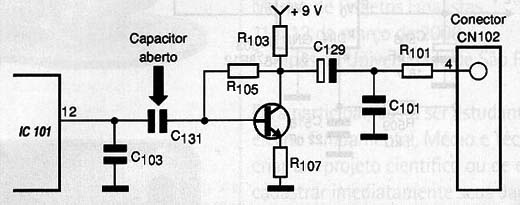

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0333_0001.jpg)
