Defeito: Não grava no canal direito (right)
Técnico: José Luiz de Mello – Rio de Janeiro – RJ
Relato:
Verificando o aparelho, constatei que a reprodução da fita estava normal, porém o sinal do cabal direito não estava gravando. Analisando o circuito com o pesquisador de sinais, ao chegar na fêmea P2, entrada do sinal do microfone, o sinal de áudio na entrada estava presente porém na chave S-901 o sinal de áudio não chegava. Ao retirar o jaque, constatei problemas fazendo a troca do componente. Com isso o aparelho voltou a funcionar normalmente.

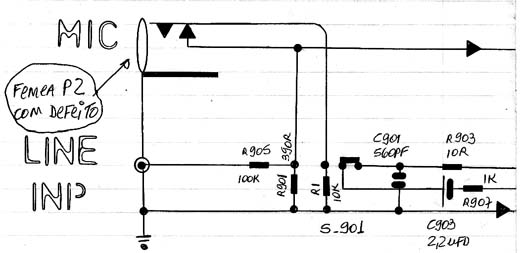

Diagrama da etapa com defeito desenhado pelo próprio autor.
