Osciladores são circuitos que geram sinais.
Partindo de uma fonte de corrente contínua os osciladores produzem sinais variáveis cuja freqüência e forma de onda depende de sua configuração.
Para gerar sinais e portanto funcionar como osciladores podemos ter as mais diversas configurações que recebem nomes de acordo com a sua arquitetura ou o nome de seu criador.
Os osciladores podem ser separados em dois grandes grupos:
a) Osciladores com elementos ativos
Nos osciladores com elementos ativos temos um dispositivo amplificador e uma rede de realimentação positiva, conforme mostra a figura 1.
![](/images/stories/almanaque/alm0422_01.png)
Para a sua operação uma pequena parcela do sinal de saída é aplicada à entrada de modo a haver um processo de realimentação que determina a freqüência e a forma de onda do sinal gerado.
Para que este tipo de oscilador funcione o ganho da etapa amplificadora deve ser maior do que 1.
b) Osciladores com dispositivos de resistência negativa

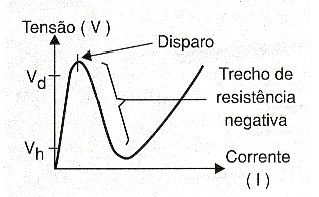

Nestes osciladores, o elemento básico é um dispositivo que tenha uma característica de resistência negativa, conforme mostra a figura 2.
![](/images/stories/almanaque/alm0422_02.png)
O sinal é gerado quando o dispositivo dispara, de modo que um pequeno aumento da tensão produz uma queda na corrente (o que contraria a Lei de Ohm) e que portanto representa uma resistência negativa.

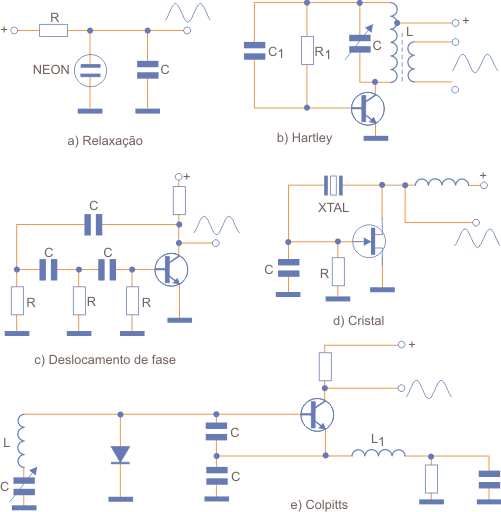

Os principais tipos de osciladores são mostrados na figura 3. Vá ao nome correspondente na enciclopédia para ter mais informações sobre cada um.
![](/images/stories/almanaque/alm0422_03.png)
Os osciladores mais comuns são:
Oscilador de Relaxação
Oscilador Hartley
Oscilador Colpitts
Oscilador de Clapp
Oscilador por Ponte de Wien
Oscilador por Deslocamento de Fase
Multivibrador astável
Oscilador a Cristal
Oscilador de bloqueio
Oscilador Pierce
Conforme a faixa de freqüências e a forma de onda do sinal gerado temos um tipo apropriado de oscilador.
A tabela abaixo permite que o leitor saiba escolher qual é o oscilador mais apropriado para o projeto que está elaborando.
Oscilador | Forma de Onda | Faixa de Freqüências |
Relaxação com lâmpada neon | Dente de serra e pulsos | 0,01 Hz a 30 kHz |
Relaxação com Unijunção | Dente de serra e pulsos | 0,01 Hz a 100 kHz |
Relaxação com Sidac | Dente de serra e pulsos | 0,01 Hz a 1 MHz |
Hartley | Senoidal | 10 Hz a 50 MHz |
Colpitts | Senoidal | 100 Hz a 100 MHz |
Pierce | Senoidal | 1 MHz a 500 MHz |
Clapp | Senoidal | 30 kHz a 100 MHz |
Deslocamento de Fase | Senoidal | 1 Hz a 100 kHz |
Controlado a Cristal | Senoidal | 30 kHz a 200 MHz |
Bloqueio | Senoidal | 100 kHz a 10 MHz |
Multivibrador | Retangular | 0,1 Hz a 100 MHz |
Ver também:
* Constante de tempo
* Fase
* Ciclo ativo
