É uma configuração de saída de circuitos integrados TTL em que os transistores de saída estão em aberto, exigindo desta forma um resistor pull-up externo para funcionar, conforme mostra a figura 1.

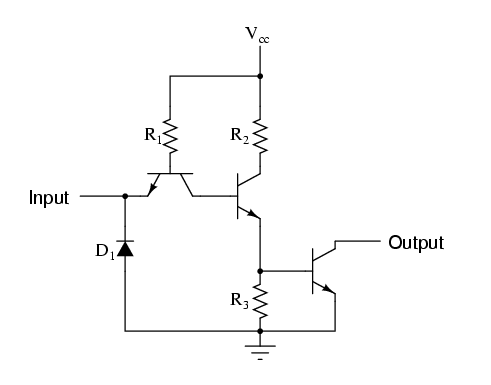

Figura 1 - Inversor com coletor aberto
Dependendo da função e da subfamília, o resistor pull-up usado na saída pode ter valores entre 2k2 e 22k, conforme mostra a figura 2.
Figura 2 - O resistor pull up num acoplamento TL para CMOS.
