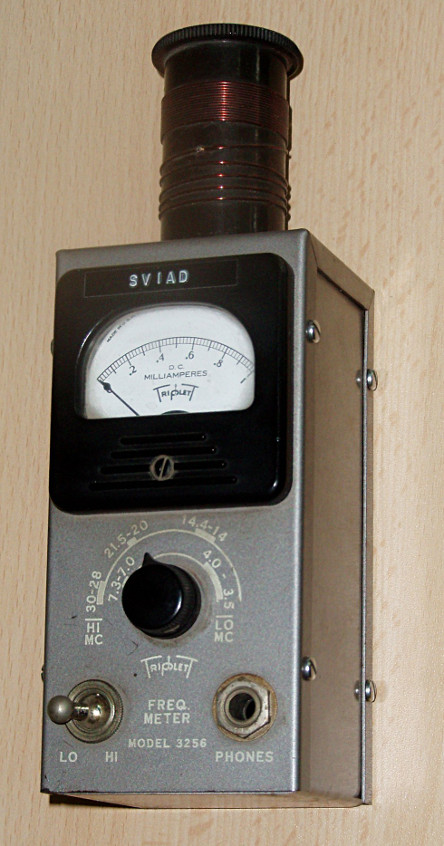

Instrumento usado para medir o comprimento de onda de um sinal. O ondímetro de absorsão, por exemplo, ou ondâmetro mede a intensidade de sinais deRF. O mesmo que grid-dip meter. No tipo abaixo, a bobina é encaixável, podendo ser trocada conforme a faixa de frequências a ser medida.

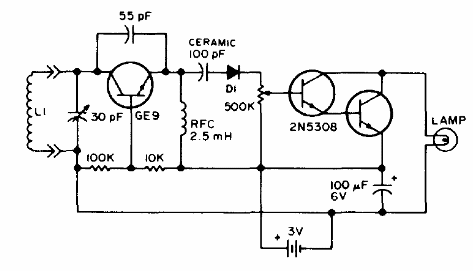

Um tipo comum é o grid-dip meter em que temos um circuito em que a corrente varia conforme o sinal que está sendo absorvido permitindo assim sua detecção. Na figura abaixo, um circuito deste tipo.
Este circuito é de uma publicação americana de 1973. Podemos implementá-lo com o NF494 para o transistor de RF e BC548 para os demais. A lâmpada pode ser trocada por um LED em série com um resistor de 220 ohms. A bobina depende da frequência que se deseja detectar. O diodo é de germânio como o 1N34. O circuito opera até uma frequência de algumas dezenas de megahertz.
Veja mais em grid-dip (ALM1424).
