Para entender o que são níveis lógicos, como os encontrados nos circuitos digitais, partimos do fato de que nos circuitos lógicos digitais só podemos encontrar duas condições possíveis: presença e ausência de sinal.
Fazemos isso para definir alguns pontos importantes para o nosso entendimento.

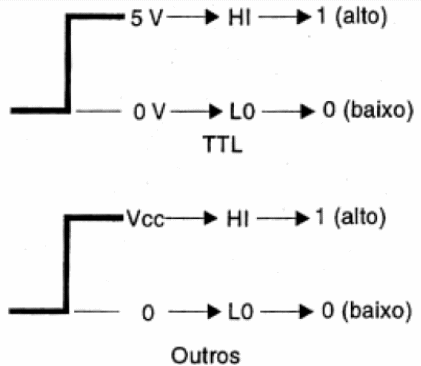

Nos circuitos digitais a presença de uma tensão será indicada como 1 ou HI (de HIGH ou Alto) enquanto que a ausência de uma tensão ser indicada por 0 ou LO (de LOW ou baixo). O 0 ou LO será sempre uma tensão nula, ou ausência de sinal num ponto do circuito, mas o nível lógico 1 ou HI pode variar conforme o circuito considerado, conforme mostra a figura 1.
Na maioria de equipamentos digitais denominados TTL a tensão usada na alimentação de todos os circuitos lógicos, é de 5 volts assim o nível 1 ou HI de seus circuitos ser sempre uma tensão de 5 volts.
No cerne de alguns processadores e em outras aplicações alimentadas por bateria pode ser encontrada uma tensão de alimentação menor, da ordem de 3,3 volts e até menos, o que significa que nestes circuitos um nível 1 ou HI sempre corresponderá a uma tensão desse valor.

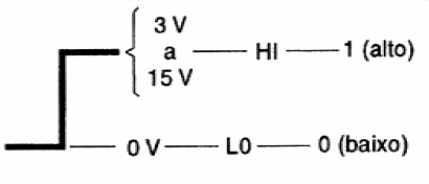

Existem ainda circuitos digitais que empregam componentes de tecnologia CMOS e que podem ser alimentados por tensões entre 3 e 15 volts tipicamente.
Nestes casos, conforme mostra a figura 2, um nível lógico 1 ou HI poderá ter qualquer tensão entre 3 e 15 volts, dependendo apenas a alimentação usada.
Na verdade, a ideia de se associar a presença de tensão ao nível 1 a ausência ao nível 0 é uma mera questão de convenção.
Nada impede que adotemos um critério inverso e projetemos os circuitos considerando-os que eles funcionarão perfeitamente.
E isso realmente existe: Assim, quando dizemos que ao nível alto (1) associamos a presença de tensão e ao nível baixo a ausência de tensão (0) estamos falando do que se denomina "lógica positiva".

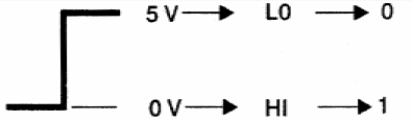

Se associarmos o nível baixo ou 0 a presença de tensão e o nível alto ou 1 à ausência de tensão, estaremos falando de uma "lógica negativa", conforme mostra a figura 3.
Para não causar nenhum tipo de confusão nos nossos leitores todo o nosso curso tratará exclusivamente da lógica positiva, assim como dos dispositivos eletrônico tomados como exemplo.
Veja então que, na nossa lógica podemos associar os seguintes estados de um circuito aos valores 0 e 1:
0 volt
Falso
Desligado
Nível baixo ou LO (*)
(*) De low, "baixo" em inglês.
5 volts (ou outra tensão positiva, conforme o circuito)
Verdadeiro
Ligado
Nível alto ou HI (De high, "alto" em inglês.)
Do livro Curso de Eletrônica Digital – Vol 1 de Newton C. Braga
