Os motores de corrente contínua (CC) ou motores DC (Direct Current), como também são chamados, são dispositivos que operam aproveitando as forças de atração e repulsão geradas por eletroímãs e imãs permanentes.

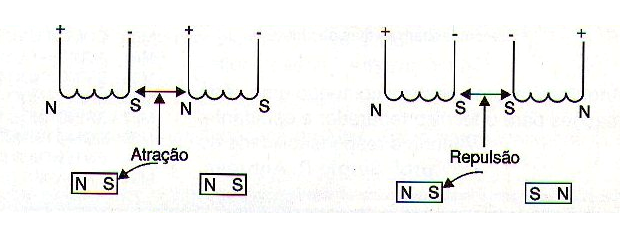

Conforme sabemos, se fizermos passar correntes elétricas por duas bobinas próximas, conforme mostra a figura 1, os campos magnéticos criados poderão fazer com que surjam forças de atração ou repulsão.

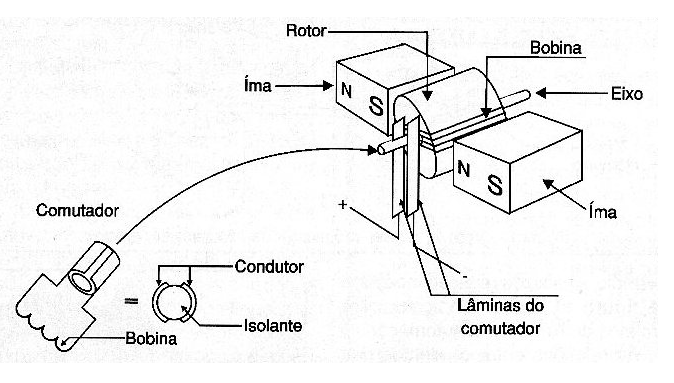

A ideia básica de um motor é montar uma bobina entre os pólos de um imã permanente ou então de uma bobina fixa que funcione como tal, conforme mostra a figura 2.
Partindo então da posição inicial, em que os pólos da bobina móvel (rotor), ao ser percorrida por uma corrente, estão alinhados com o imã permanente temos a manifestação de uma força de repulsão.

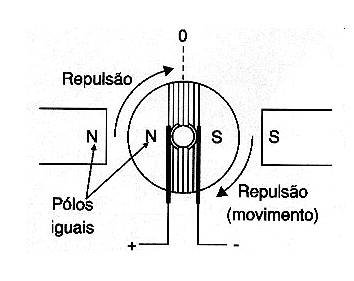

Esta força de repulsão faz o conjunto móvel mudar de posição, conforme mostra a figura 3.
A tendência do rotor é dar meia volta para seu pólo Norte se aproxime do pólo Sul do imã permanente.
Da mesma forma, seu pólo Sul se aproximará do pólo Norte pelo qual será atraído.
No entanto, no eixo do rotor, por onde passa a corrente que circula pela bobina, existe um comutador.
A finalidade deste comutador é inverter o sentido da circulação da corrente na bobina, fazendo com que os pólo mudem.

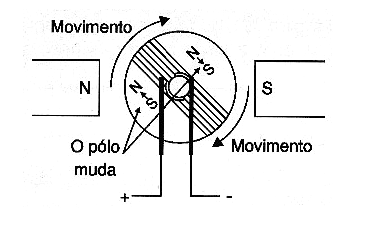

Observe a figura 4.
O resultado disso será uma transformação da força de atração em repulsão, o que fará com que o rotor continue seu movimento, passando "direto" pela posição que seria de equilíbrio.
Sua nova posição de equilíbrio seria obtida com mais volta, de modo que os pólos do rotor se defrontassem com os de nome oposto do imã fixa.
Mais meia volta, e quando isso poderia ocorrer, a nova posição faz com que o comutador entre em ação e temos nova comutação da corrente.

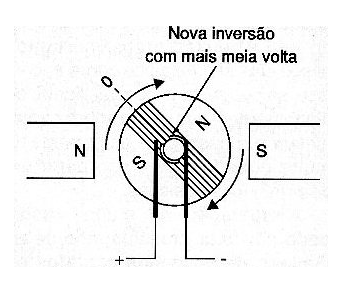

Com isso os pólos se invertem conforme mostra a figura 5.
O resultado disso é que o rotor não para, pois deve continuar em busca de sua posição de equilíbrio.
Evidentemente isso nunca vai acontecer, e enquanto houver corrente circulando pela bobina o rotor não vai parar.
A velocidade de rotação deste tipo de motor não depende de nada a não ser da força que o rotor tenha de fazer para girar.
Desta forma, os pequenos motores de corrente contínua têm uma velocidade muito maior quando giram livremente do que quando girar fazendo algum tipo de esforço (movimento alguma coisa).
Igualmente, a corrente exigida pelo motor depende da oposição que o rotor encontra para sua movimentação.
Fazendo mais força, o consumo aumento sensivelmente.
