Para se obter o desempenho correto de um microfone é preciso que suas características sejam observadas de modo a combinar com a do circuito em que ele vai ser conectado. Assim, precisamos observar as seguintes características num microfone ao utilizá-lo:
a) Impedância

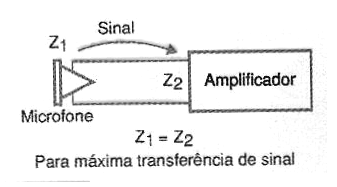

Um microfone só pode transferir totalmente o sinal que ele gera a partir do som se sua impedância for igual à da entrada do amplificador, conforme mostra a figura 1.
Dizemos que é preciso haver um casamento de impedâncias entre o microfone e o circuito utilizado para que seu funcionamento seja perfeito.
Se ligarmos um microfone de baixa impedância na entrada de alta de um amplificador, ele não funcionará corretamente. O sinal ficará fraco.
b) Sensibilidade
Esta característica nos da a intensidade do sinal que o microfone fornece. Normalmente, esta característica é dada em volts pico a pico (Vpp) e para os microfones comuns pode variar entre microvolts e milivolts para os menos sensíveis até perto de 1 V para os mais sensíveis.
Esta característica é importante para sabermos se o microfone que vai ser utilizado num equipamento pode excitá-lo.
Por exemplo, se um amplificador precisar de 600 mV de entrada para dar a potência total de saída e o microfone só fornecer 100 mV, evidentemente, ao ligar este microfone no aparelho a saída não chegará ao máximo e ele vai “falar baixo”.

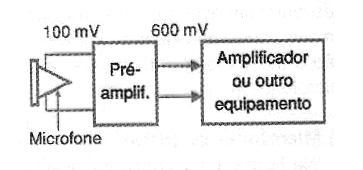

Neste caso, será preciso ligar um pré-amplificador entre o microfone e o amplificador, conforme mostra a figura 2.
c) Curva de Resposta

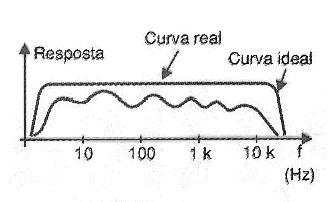

O ideal para um microfone é que ele capte todas as frequências com a mesma sensibilidade. Na prática isso não ocorre e os microfones não só respondem a uma faixa limitada de frequência como também de modo irregular, conforme mostra a figura 3.
Assim, precisamos estar atentos à curva de resposta de um microfone para que ela corresponde à aplicação. Um microfone para locução pode ter uma faixa mais estreita e concentrada mais nos graves e médios do que um usado para música que precisa ter uma faixa mais ampla.
d) Curva de Diretividade

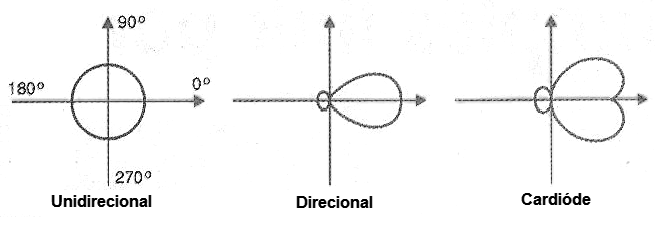

Os microfones podem ter características diferentes quanto á direção em que sua sensibilidade é maior. Na figura 4 mostramos as diversas curvas de diretividade de microfones comuns.
Assim, um microfone omnidirecional (tudo ou todo em latim) ou unidirecional é aquele que capta o som com a mesma sensibilidade em todas as direções. Já um microfone cardióide (diagrama de diretividade em forma de coração) capta apenas os sons que incidem pela sua parte frontal.
Para cada aplicação, a curva característica apropriada deve ser escolhida.
