Existe uma relação bem definida entre a causa de uma corrente e a intensidade da corrente.
Sabermos que a intensidade da corrente num determinado meio depende não só da resistência desse meio como também da causa dessa corrente, ou seja a tensão.
Tensão, corrente e resistência são relacionadas de uma forma muito bem definida através da Lei de Ohm.

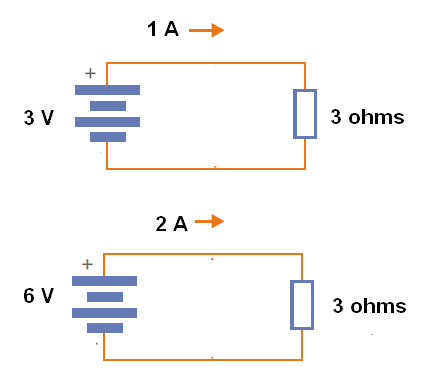

Essa Lei afirma que a intensidade da corrente num determinado meio, que apresente uma resistência é diretamente proporcional à tensão aplicada, conforme sugere a figura 1.
Em outras palavras, a relação entre a tensão e a corrente num determinado meio que apresente certa resistência é uma constante e tem justamente o valor dessa resistência. Podemos indicar isso através de uma fórmula básica:
R = V/I (1)
Onde: R é a resistência dada em ohms
V é a tensão dada em volts
I é a corrente dada em ampères
Dessa fórmula podemos obter duas outras:
V = R x I (2)
I = V/R (3)
Veja então que usamos a primeira (1) para calcular a resistência quando conhecemos a corrente e a tensão; usamos a segunda (2) para calcular a tensão quando conhecemos a resistência e a corrente e usamos a terceira (3) para calcular a corrente quando conhecemos a tensão e a resistência.

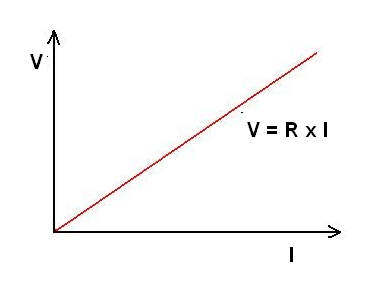

Se colocarmos num gráfico os valores das correntes e tensões correspondentes obtidas num resistor, veremos que a "curva" resultante é uma reta conforme mostra a figura 2.
Dizemos então que a "curva" característica de um resistor é linear.
O Círculo Mágico da Lei de Ohm

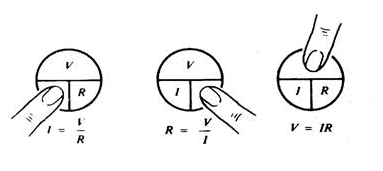

Colocando as três grandezas que entram na Lei de Ohm, tensão, corrente e resistência, conforme mostra a figura A, obtemos um interessante círculo que nos permite calcular o valor de qualquer das grandezas num problema.
Basta tampar com o dedo a grandeza que desejamos calcular e as outras duas ficarão na posição em que deve ser feito o cálculo.
Por exemplo, se tamparmos R, teremos V sobre I, ou seja, basta dividir V (tensão) por I (corrente) para encontrar a resistência. Se tamparmos V, ficará R na frente de I, ou seja, devemos multiplicar R por I para obter V.
Do livro “Curso de Eletrônica – Eletrônica Básica” de Newton C. Braga
