Um tipo de provador de continuidade muito usado na prova de eletrodomésticos, eletroeletrônicos, dispositivos de uso industrial e de dispositivos que operam com a tensão da rede de energia é a lâmpada de série ou lâmpada de prova.

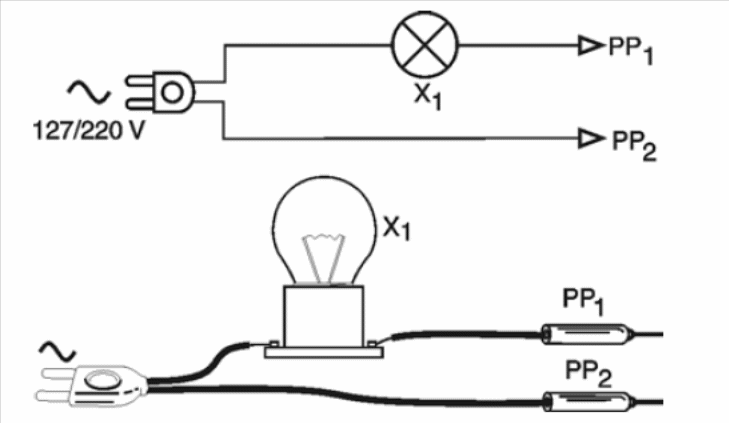

O que temos é simplesmente uma lâmpada que é ligada na rede de energia e que tem duas pontas de prova em série com seu circuito conforme mostra a figura 1.
Se o circuito ou dispositivo ligado entre as pontas de prova apresentar continuidade, deixando a corrente passar, a lâmpada acende. Caso contrário, a lâmpada permanece apagada.
Veja que esta lâmpada não deve ser usada com dispositivos delicados de baixa tensão como os encontrados nos circuitos eletrônicos que fazem uso de circuitos integrados, computadores, etc., pois na prova, esses dispositivos ficam submetidos à alta tensão da rede de energia de 110 V ou 220 V, o que nem sempre eles podem suportar.
É por este motivo que este provador só é indicado em condições especiais que serão citadas no decorrer deste livro.
Os profissionais da reparação de eletro-eletrônicos têm neste provador um excelente recurso na ajuda para o diagnóstico de problemas.
A corrente que passa pelo dispositivo que está sendo provado é a corrente da lâmpada. Assim, quanto maior for a potência da lâmpada (o que implica em menor resistência do seu filamento), maior será a corrente no circuito de prova.
Para uma lâmpada de 100 watts na rede de 110 V a corrente se aproxima de 1 ampère. Para uma lâmpada de 5 watts essa corrente não chega a 50 mA (0,05 ampère).
Assim, nos trabalhos práticos de prova, dependendo do que vai ser provado é conveniente ter duas ou três lâmpadas para serem usadas neste provador:
Nossa sugestão é que o leitor use uma de 10 ou 15 watts e outra de 60 watt no caso de duas, ou então uma de 5 watts, uma de 40 watts e finalmente uma de 75 ou 100 watts.
Veja que, neste provador, a corrente que circula pelo dispositivo ou componente em prova é alternada.
No caso de testes de muitos eletrodomésticos, isso não tem importância, pois os resultados finais são os mesmos.
Um aperfeiçoamento entretanto, permite fazer com que este provador opere com corrente contínua pulsante o que pode ser interessante no teste de dispositivos como diodos retificadores.

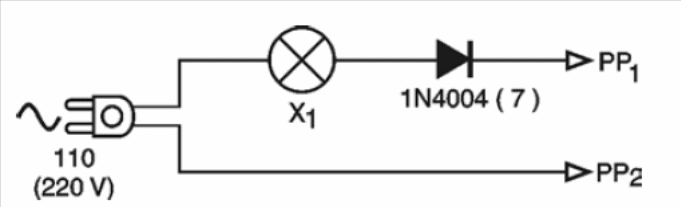

Para isso, o que se faz é acrescentar em série com a lâmpada um diodo 1N4004 se a rede for de 110 V ou 1N4007 se a rede for de 220 V, conforme mostra a figura 2.
Com o acréscimo desse diodo, uma das pontas de prova (vermelha) passará a ser efetivamente positiva em relação à outra (preta).
Importante: a lâmpada de prova opera conectada diretamente na rede de energia, não havendo portanto qualquer isolamento. Isso significa que os pontos de prova e o próprio circuito ‚ totalmente "vivo" podendo causar choques em que os tocar.
O máximo de cuidado deve ser tomado com o uso desta lâmpada.

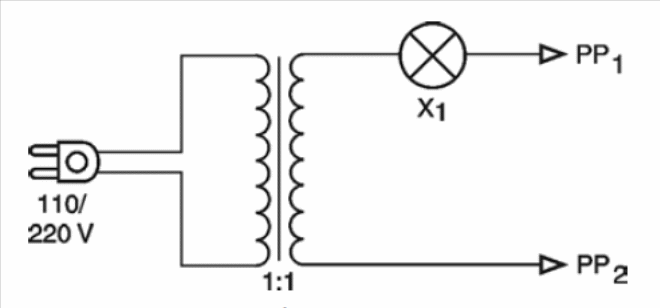

Uma proteção para o operador da lâmpada de prova consiste em se usar um transformador de isolamento, conforme mostra a figura 3, mas infelizmente este componente é algo caro, não compensando sua aquisição simplesmente com esta finalidade a não ser que o leitor tenha um trabalho profissional e faça uso da lâmpada de prova numa oficina.
Da mesma forma que nos casos anteriores, os dispositivos ou aparelhos em testes devem estar desconectados da rede de energia. Veja que aqui é importante que o cabo de alimentação do aparelho em teste esteja fora da tomada.

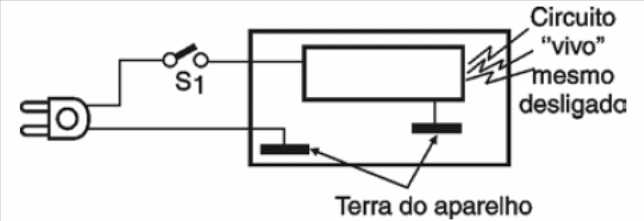

Não basta estar com o interruptor desligado para se ter segurança, pois muitos aparelhos têm um dos pólos ligados à massa ou chassi que se mantém conectado à rede mesmo quando ele está com o interruptor desligado, conforme mostra a figura 4.
COMO USAR
a) Ligue a lâmpada de prova na rede de energia.
b) Encoste uma ponta de prova na outra para verificar seu funcionamento. A lâmpada deve acender.
c) Encoste as pontas de prova nos extremos do circuito ou componente que vai ser testado.
d) Se a lâmpada acender há continuidade e se não acender, não há continuidade.
e) Um brilho reduzido indica que o dispositivo em teste está com uma resistência elevada.
Do livro Como testar Componentes – Vol 1 de Newton C. Braga
