O cálculo das correntes e tensões num circuito formado por resistores e geradores associados de forma complexa pode ser feito com base nas Leis de Kirchoff.
As duas Leis, que podem ser estudadas de forma mais profunda nos cursos de física do segundo grau, dizem que:
Primeira Lei: (Lei dos nós) A soma das correntes que chegam a um nó é igual a soma das correntes que saem do mesmo nó.
Se representarmos as correntes que chegam por valores positivos e as que saem, por valores negativos, será o mesmo dizermos que a soma de todas as correntes num nó deve ser zero.
Podemos escrever a seguinte fórmula para expressá-la:
I1 + I2 + I3 + ....... + In = 0 (f.4.3)
Onde: I1, I2, I3 ..... In são as correntes no nó (em ampères)

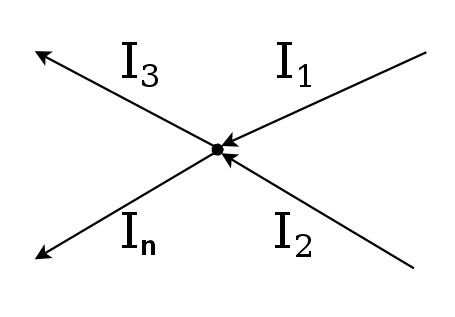

Na figura 1 ilustramos essa lei.
Segunda Lei: Quando se percorre uma malha completa (circuito fechado) a soma de todas as forças eletromotrizes e contra-eletromtrizes e produtos R x I encontrados é zero.
Podemos escrever a seguinte fórmula para expressá-la:
E1 + E2 + E3 + .... + En = R1.i1 + R2.i2 + R3.i3 + ..........+ Rn.in (f.4.4)
Onde: E1, E2, E3 .... Em são as forças eletromotrizes em volts
R1, R2, R3 .... Rn são as resistências no circuito em ohms
i1, i2, i3...in são as correntes em ampères.
A figura 2 ilustra essa lei.
Os leitores que desejarem se aperfeiçoar no conhecimento das Leis de Kirchoff podem encontrar um detalhamento maior, inclusive com problemas, nos livros de física do ensino médio.
Do livro Curso de Eletrônica – Eletrônica Básica de Newton C. Braga
