Para que sensores de radiação infravermelha operem satisfatoriamente deve-se concentrar essa radiação de forma apropriada usando uma lente especial.
Isso é conseguido com uma lente de Fresnel.

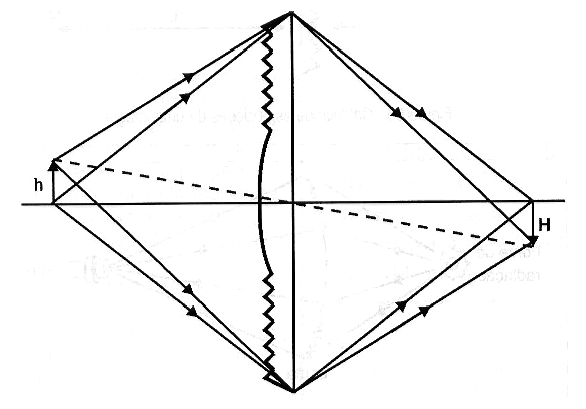

Conforme mostra a figura 1, esta lente é formada por raias que estão cortadas em dimensões que correspondem exatamente ao comprimento de onda da radiação infravermelha que se deseja detectar.
O uso deste tipo de lente é necessário porque as lentes comuns de vidro não deixam passar a radiação infravermelha no comprimento que desejamos detectar.

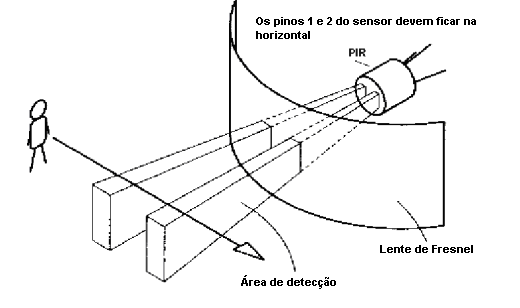

Essas lentes podem ser feitas de plásticos especiais que são colocados na frente dos sensores comerciais, como o mostrado na figura 2.
Os tipos comerciais de sensores, como o mostrado na figura 3, podem ter embutidos já os sistemas de aviso sonoro (alarmes) ou então saídas que permitem controlar dispositivos de potência (com relés).
Exemplos de aplicação destes sensores podem ser vistos em toda parte, conforme dissemos no início das explicações.
Em shoppings e aeroportos são usados para abrir automaticamente as portas na presença das pessoas.
Em lojas e outros estabelecimentos, detectam a presença de fregueses.
Nas residências podem ser usados como alarme de intrusos.
