Existem diversos tipos de prova que podem ser feitas para a comprovação de estado de indutores ou bobinas.
Podemos fazer a medida de indutância através de pontes ou ainda de aparelhos denominados indutímetros.
Provas mais simples podem ser feitas coma ajuda do multímetro e do provador de continuidade.
A seguir, damos os procedimentos para a prova desses componentes com o multímetro.
Estas provas basicamente são:
• De continuidade, fora do circuito
• Para bobinas de pequenas indutâncias com ou sem núcleo
Esta prova apenas revela uma eventual interrupção do enrolamento não servindo para detectar problemas de curtos entre espiras.
Bobinas de alta frequência, transmissores, choques de RF, filtros de fontes, etc. podem ser testados com o procedimento descrito.
Procedimento:
a) Coloque o multímetro na escala mais baixa de resistências: OHMS x1 ou OHMS x10 se for analógico. Para os digitais use a escala de 200 ou 2000 ohms.
b) Zere o multímetro se for do tipo analógico
c) Ligue as pontas de prova nos extremos da bobina em prova.

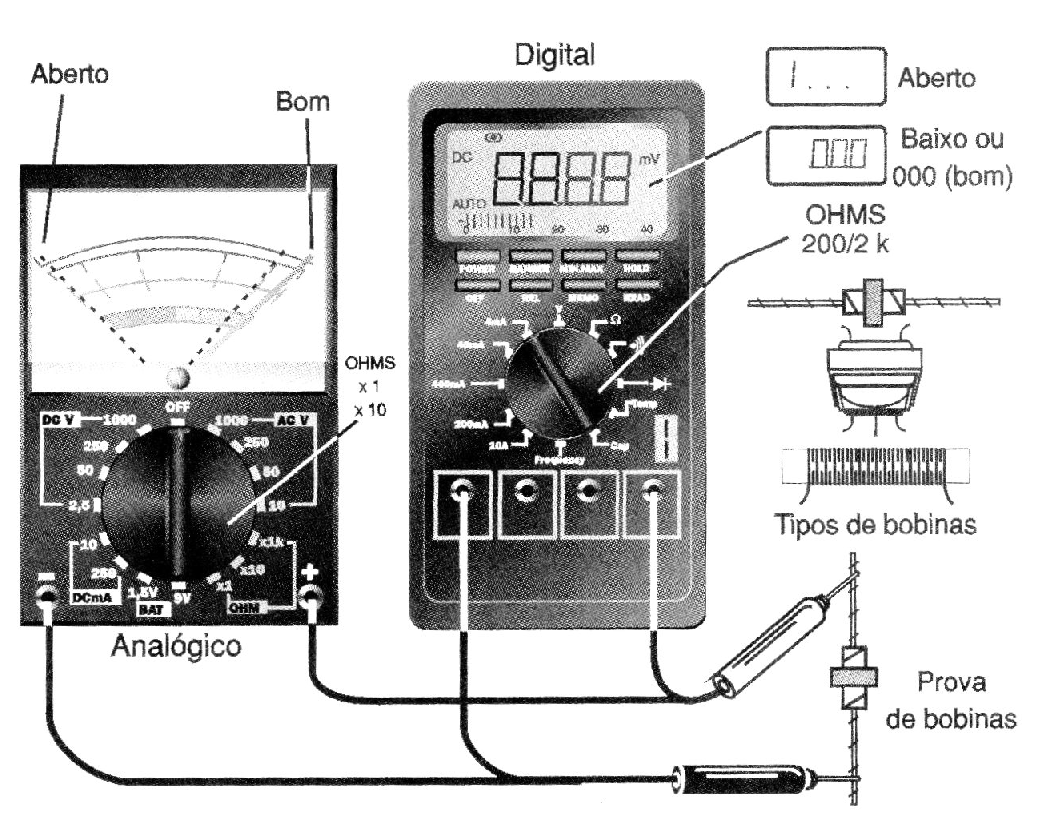

Na figura 1 mostramos como fazer este teste.
Interpretação:
• Baixa resistência, inferior a 100 ohms na maioria dos casos - o componente se encontra em bom estado - não podemos dizer se existem curtos.
• Alta resistência ou infinito - a bobina se encontra interrompida (aberta)
Leitura =
Condição
0 a 100 ohms =
Bom (ou em curto)
muito alta ou infinita =
Aberto
Observações:
Para bobinas formadas por poucas espiras de fio como as usadas em aplicações de altas frequências (choques de RF e bobinas de sintonia) a resistência encontrada normalmente não ultrapassa 1 ohm.
Para pequenos choques de filtro e bobinas de frequências mais baixas a resistência pode ser maior chegando até uns 100 ohms.
A presença de núcleos de ferrite ou ferro não afeta as leituras. Já os indutores do tipo usado em filtros de certas fontes de alimentação com indutâncias que podem chegar até perto de 1 H podem apresentar resistências elevadas (tanto maior quanto mais fino o fio e maior o número de espiras) caso em que os valores podem superar os 1000 ohms.
Para estes indutores, uma prova adicional importante consiste em se verificar se não existe contacto da bobina com o núcleo de ferro doce ou a carcaça.

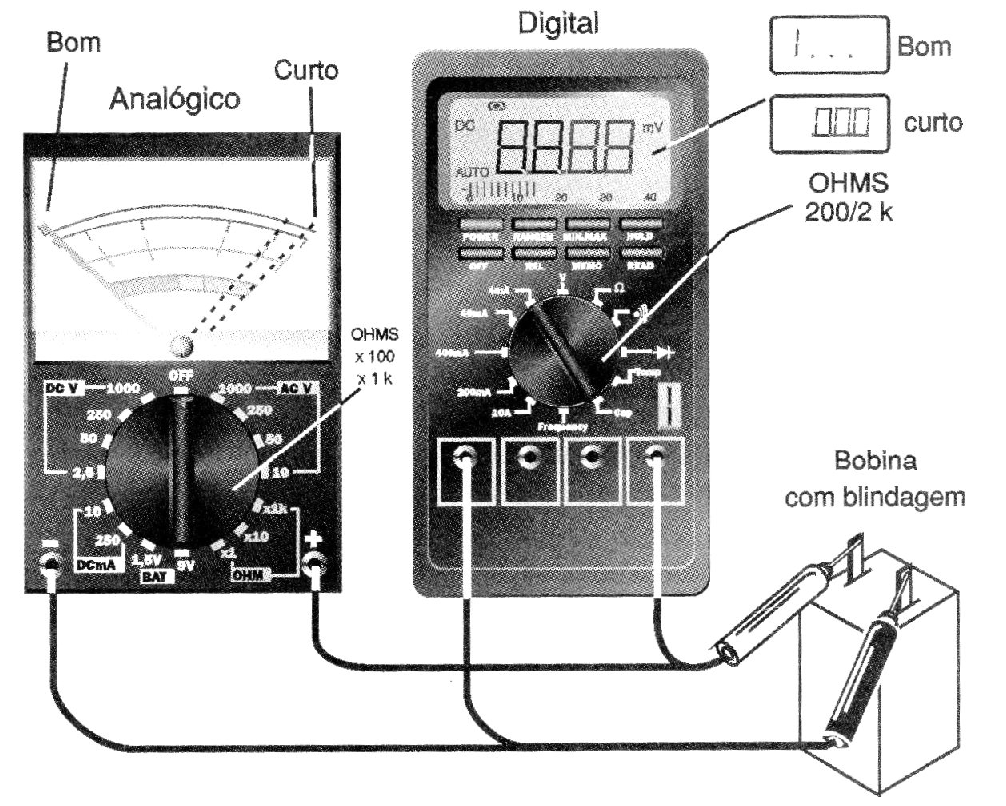

Na figura 2 mostramos como fazer o teste de contacto com a carcaça.
A escala usada para esta finalidade é a de OHMS x1k ou OHMS x10k dos multímetros analógicos e 200k ou 2000k para os digitais e os valores devem estar acima de 1 M ohms para o caso do isolamento estar perfeito.
Valores nulos ou muito baixos indicam problemas de curto.
Importante:
Como no caso de alto-falantes e fones, o valor encontrado de resistência nada tem a ver com a impedância do componente ou com a indutância.
