IGCT significa Integrated Gate Controlled Thyristor, ou tiristores com comporta controlada integrada.

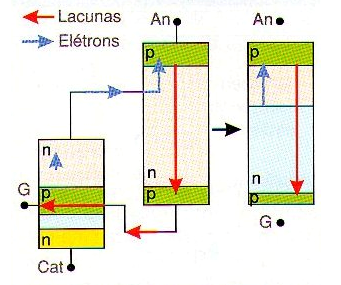

Trata-se de um dispositivo da família dos tiristores, destinado a aplicações no controle de potência. Na figura 1 temos a estrutura do IGCT que tem o mesmo símbolo do SCR.
Conforme podemos observar o sistema de disparo que é formado pela comporta (gate) contém também o catodo (cat), daí a denominação do dispositivo de “integrated gate”.
Nesse dispositivo, toda a corrente de catodo é transferida para a comporta rapidamente de modo que a junção catódica fica quase que instantaneamente polarizada no sentido inverso e o desligamento do componente fica reduzido ao corte do transistor npn.
Uma das vantagens desse componente é que ele não necessita de um circuito amortecedor (snubber) para o desligamento.
Outra vantagem está no fato de que o ganho de comporta é 1, já que toda a corrente de anodo se transfere para a comporta.
Na integração temos ainda que o IGCT e o um diodo de mesma tensão de ruptura podem ser integrados sem problemas.
