A indutância, ou coeficiente de auto-indução, de uma bobina depende da maneira como ela é construída, ou seja do seu formato, número de espiras e eventual existência de um núcleo de material ferroso ou outro material que apresente propriedades magnéticas específicas.
Para um solenóide, bobina cilíndrica, a indutância é medida em Henry (H) e seus submúltiplos são utilizados, obtendo-se assim indutâncias em milihenry (mH) e microhenry (uH).
Normalmente utiliza-se a letra L para representar a indutância de um indutor.
Damos a seguir uma primeira fórmula para o cálculo de indutância, sendo a mesma válida para um solenóide ou bobina cilíndrica em que o comprimento do enrolamento não seja muito maior que o diâmetro.

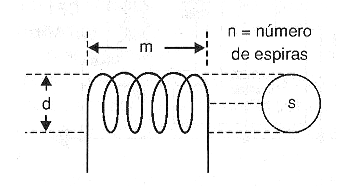

Na figura 1 temos as dimensões que serão levadas em conta nos cálculos.
A fórmula será;
L = 1,257 x (n2 x S)/(108 x m)
Onde:
L = indutância em Henry (H)
N = número de espiras
S = área da secção transversal da figura em cm2
m = comprimento do enrolamento em cm

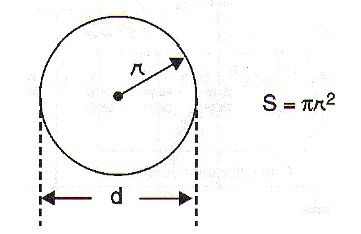

A área da seção transversal da bobina pode ser calculada facilmente a partir do seu diâmetro ou do raio (r) pela fórmula, conforme a figura 2 mostra:
S = π x r2
Onde:
S = área da secção transversal em centímetros quadrados
π = 3,14 (constante)
Exemplo de cálculo:

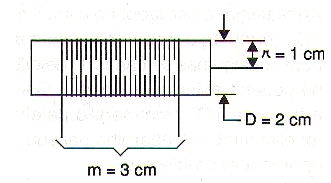

Qual é a indutância de um solenóide que é formado por 100 espiras de fio esmaltado numa forma de 2 cm de diâmetro, ocupando 3 cm de comprimento, conforme mostra a figura 3?
Solução:
Como não temos a área da secção transversal, precisamos calculá-la a partir do diâmetro da bobina usando a fórmula:
S = πx r2
Como o diâmetro (D) é 2 cm, o raio (R) será 1 cm, portanto:
S = 3,14 x 1 = 3,14 cm2
Temos então:
S = 3,14 cm2
n = 100 espiras
m = 3 cm
Aplicando esses valores á fórmula temos:
L = 1,257 x [(100)2 x 3,14]/(108 x 3)
Elevando 100 ao quadrado:
L = (1,257 x 10 000 x 3,14)/(108 x 3)
Resolvendo:
L – (1,257 x 3,14)/3 x 104 /108
Chegamos a:
L = 1,315 x 10-4 ou 0,13 mH (130 uH)
Para o caso de bobinas que façam uso de núcleos, usamos a seguinte fórmula:
L = 1,257 x (n2 x S x μ)/(108 x m)
Onde:
μ = coeficiente de permeabilidade do material usado no núcleo (vácuo = 1)
