O injetor de sinais nada mais é do que um oscilador de prova que gera um sinal retangular, normalmente de 1 kHz ou próximo disso, rico em harmônicas.
Dessa forma, este sinal pode ser injetado tanto em circuitos amplificadores ou processadores de áudio ou RF para fazer seu diagnóstico, teste ou calibração.

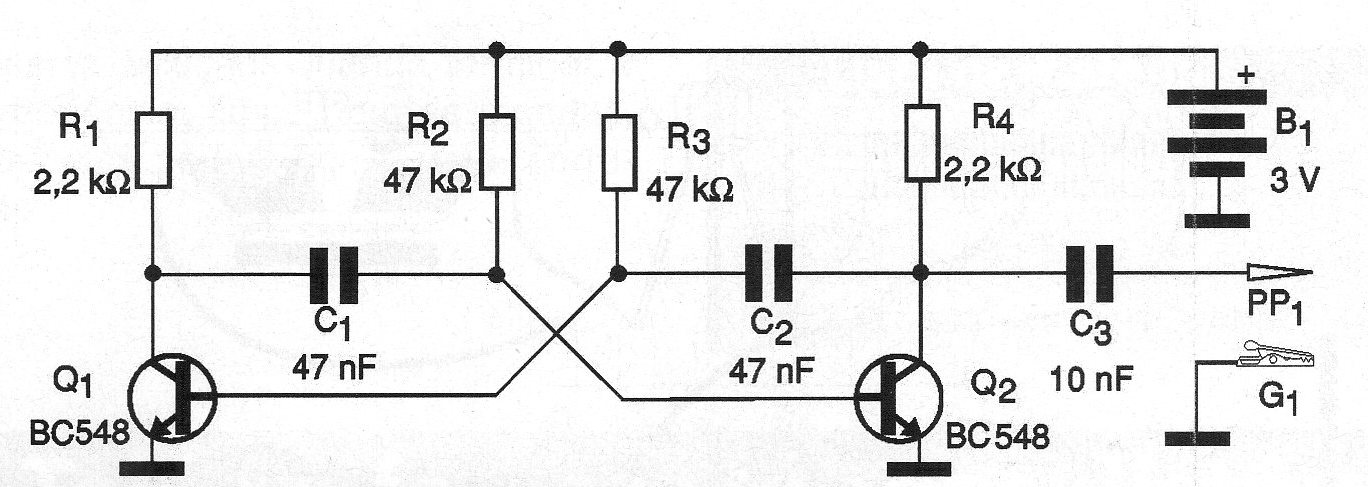

A configuração mais comum de um injetor de sinais é a mostrada na figura 1, consistindo num multivibrador astável com dois transistores.
O sinal desse circuito é aplicado nas entradas das etapas, verificando se ocorre sua passagem para as etapas seguintes ou a reprodução num alto-falante, se for um circuito de áudio.
No ponto em que o sinal é injetado e não aparece na saída temos a etapa com defeito.
Observe a existência de uma garra jacaré que deve ser ligada ao ponto de terra do circuito que está sendo testado.
A ponta de prova é aplicada aos pontos em que o sinal deve ser injetado.
