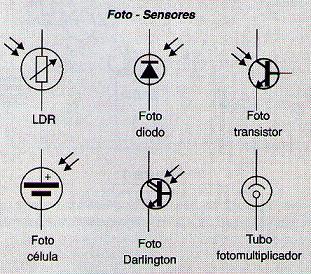

Na figura 1 temos os símbolos para os principais dispositivos foto-sensores usados em aplicações eletrônicas.
Características:
LDR - lento (até 20 kHz), mas controla correntes intensas
Foto-diodo: muito rápido podendo responder a sinais de até centenas de megahertz conforme o tipo
Foto-transistor: muito rápido mas um pouco menos que o foto-diodo. Tem a possibilidade de amplificar o sinal
Foto-célula: rápido e gera sua própria energia
Foto-Darlington: não muito rápido, mas tem grande sensibilidade.
Tubo-Foto Multiplicador - muito sensível, usado em aplicações especiais para detecção de intensidades de luz extremamente pequenas.
Outros:
Além desses sensores temos:
- Opto-diacs
- Opto-triacs
- Opto-SCRs
