A desmontagem de um equipamento com a retirada de seus componentes exige também o emprego do soldador e técnicas apropriadas. Vamos analisar algumas dessas técnicas:
a) Dessoldagem simples
Para componentes discretos como resistores, capacitores, transistores e diodos a dessoldagem para retirada de uma placa é simples.
Conforme mostra a figura 1, basta aquecer o terminal e esperar a solda fundir.
Quando isso ocorrer basta puxar o componente. Nessa operação é importante que a placa de circuito impresso esteja presa firmemente em algum lugar.

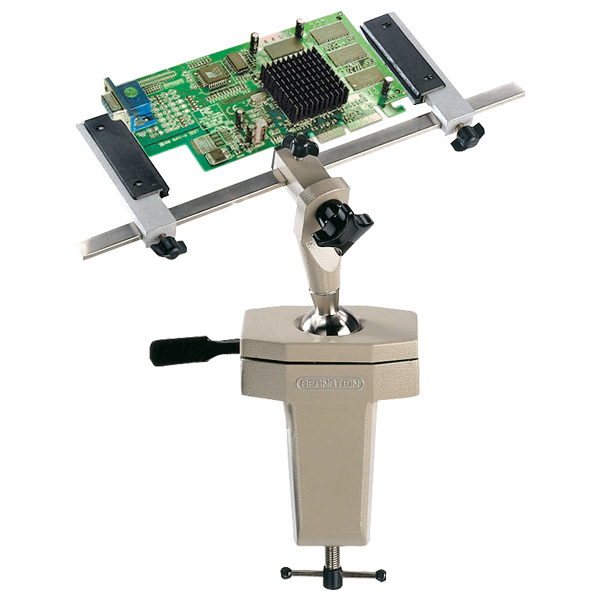

Para essa finalidade podem ser utilizadas tanto pequenas morsas como prendedores de placas do tipo mostrado na figura 2.
b) Dessoldagem de componentes maiores
Uma ferramenta de grande utilidade no trabalho de retirada de componentes maiores ou que tenham muitos terminais é o sugador de solda.
Essa ferramenta, mostrada na figura 3, possibilita a remoção da solda em torno dos terminais de componentes.
Para usar, basta aplicar pressão no êmbolo e mantê-lo preso nessa posição, o que é conseguido por uma trava.
Depois, com o soldador aplica-se calor no ponto de remoção da solda até que ela se funda.
Colocando o bico do sugador no ponto de dessoldagem e apertando o botão que libera a trava, uma mola impulsiona rapidamente o êmbolo de modo que ela suga a solda do local.
O terminal do componente é então liberado e ele pode ser retirado sem muito esforço, conforme mostra a sequência da figura 4.

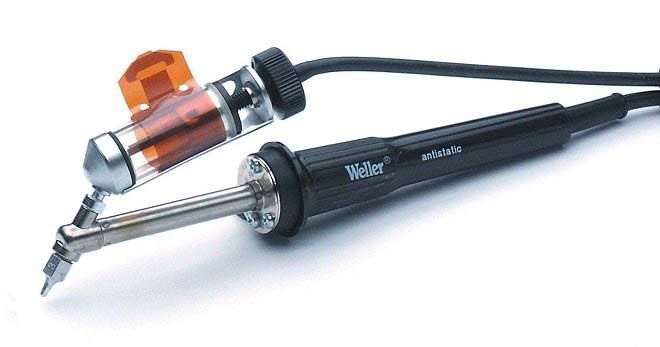

Existem ferros de soldar que já possuem o sugador preso, conforme mostra a figura 5.
c) Fita sugadora de solda
Um recurso interessante para remover a solda é a fita sugadora que é mostrada na figura 6.
Colocando essa fita no local de dessoldagem e aplicando calor ela “absorve” a solda limpando o local.
d) Pontas removedoras/Remoção de CIs
Para remoção de circuitos integrados, quando diversos terminais devem ser soltos ao mesmo tempo, existem pontas especiais que podem ser adaptadas ao ferro de soldar. Na figura 7 temos um exemplo de ponta para remoção de circuitos integrados.
e) Técnicas especiais
Determinados componentes são difíceis de retirar de uma placa de circuito impresso exigindo técnicas especiais. Nada mais desagradável do que ter de tirar um componente para substituição numa placa de circuito impresso depois de uma montagem, quando esse componente tem muitos terminais e não sai. Temos então as seguintes técnicas especiais que devem ser consideradas:
• Quebra
Se o componente está queimado, nada impede que ele seja quebrado e retirado por partes. Isso ocorre com resistores, diodos e outros componentes tubulares, conforme mostra a figura 8.
Cortamos o componente ao meio com um alicate de corte e depois dessoldamos os terminais um a um puxando as metades com uma pinça ou alicate de ponta.
Para um componente SMD essa técnica também pode ser utilizada quando constatamos que ele não pode ser reaproveitado, por estar queimado.
• CIs DIL

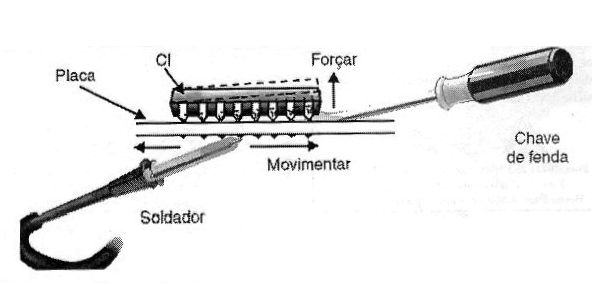

Para os circuitos integrados a extração, sem o sugador e sem a ferramenta especial que funde a solda de todos os terminais ao mesmo tempo, pode ser feita com a ajuda de uma chave de fendas fina conforme mostra a figura 9.
Enfiamos a chave de fenda por baixo do componente, do lado em que vamos dessoldar os terminais.
Depois, passando o soldador pelos terminais do lado soldado vamos fundindo a solda e ao mesmo tempo forçando a chave de fendas de modo que ela levante o componente.
Passando diversas vezes o soldador os terminais vão sendo liberados e o componente vai saindo até que podemos retirá-lo com facilidade.
