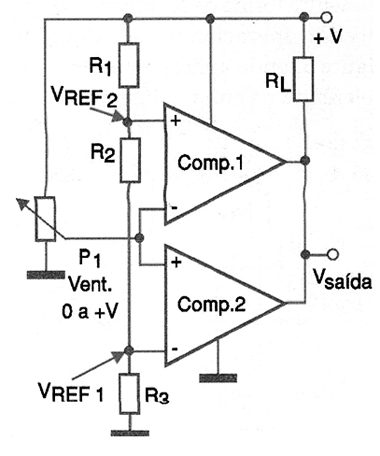

Uma configuração muito útil que se obtém com o uso de dois comparadores de tensão é a do comparador de jan ela, mostrada na figura 1.
Figura 1
Esse comparador fornece uma saída quando a tensão de entrada se situa entre dois valores de referência, programados por uma rede divisora.

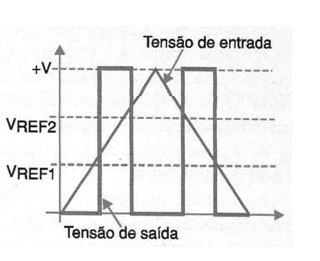

Na figura 2 temos um gráfico que mostra o comportamento desse circuito, em que a tensão de saída dos dois comparadores estará no nível alto quando a tensão de entrada estiver entre os valores de referência.
Figura 2
