Você tem problemas com pequenas peças de metal que caem em lugares inacessíveis, ou então com ferramentas que se magnetizam em horas impróprias, segurando limalha ou peças de metal? Com este útil magnetizador de ferramentas você pode fazer de sua chave defendas uma ferramenta magnética que segurará o parafuso em posição de aperto em qualquer lugar e poderá a qualquer momento tirar este magnetismo desta ferramenta ou de qualquer outra.
Determinadas ferramentas se imantam em horas impróprias, segurando parafusos, porcas, acumulando limalha de ferro, etc., tudo isso para atrapalhar o operador. Por outro lado, existem momentos em que gostaríamos de ter uma ferramenta imantada, uma chave de fenda, por exemplo, para segurar um parafuso numa posição de colocação mais difícil em que nossos dedos não podem chegar (figura 1).
Partindo da hipótese de que a maioria das ferramentas comuns é feita com material capaz de reter magnetismo, levamos ao leitor este aparelho capaz de imantar e desimantar ferramentas (e também outros objetos) de grande utilidade na oficina.
Com ele você pode retirar o magnetismo que se manifesta numa ferramenta pelo simples pressionar de um botão, e ao mesmo tempo, pode também recolocar o magnetismo, bastando para isso acionar uma chave comutadora.
Utilizando poucos elementos e de muito fácil construção, é sem dúvida um aparelho de grande utilidade na bancada tanto do experimentador eletrônico como também do mecânico, do carpinteiro e de todos os que usam ferramentas comuns.
COMO FUNCIONA
A imantação de um objeto, responsável pela manifestação de um campo magnético, deve-se a orientação de ímãs elementares em seu interior cujos campos ficam todos com suas linhas de força voltadas para a mesma direção, conforme mostra a figura 2.
Assim, o que diferencia um pedaço de ferro comum de um pedaço de ferro imantado é a orientação dos ímãs elementares em seu interior.
Enquanto no ferro comum Aos ímãs estão em “desordem" de modo que no total os seus campos se anulam, no ferro imantado os ímãs estão orientados de modo que seus campos se reforçam com um resultado líquido forte.
Existem diversas maneiras de se imantar um objeto, ou seja, de se orientar seus ímãs elementares.
O próprio uso de uma ferramenta, uma tesoura, por exemplo, faz com que sua movimentação sempre do mesmo modo, acabe por orientar os ímãs elementares, manifestando-se então o magnetismo.
A maioria dos leitores deve ter em sua casa tesouras que são capazes de atrair alfinetes, agulhas, limalha de ferro, etc., em vista do magnetismo adquirido desta forma (figura 3).
Uma outra maneira de se imantar um objeto, consiste em esfregá-lo num ímã ou num corpo que possua magnetismo intenso de modo a haver uma influência deste nos ímãs elementares com sua orientação.
Esfregando uma chave de fenda, uma agulha ou outros objetos num imã, pode-se constatar que este adquire um certo grau de magnetismo (figura 4).
É claro que, para adquirir magnetismo, não se pode partir de qualquer material.
Existem materiais que são magnetizáveis como o aço, e materiais que são apenas atraídos pelos imãs sem portanto reterem o magnetismo como por exemplo o ferro doce (ferro silício).
As ferramentas, dependendo de sua composição (tipo de aço), podem eventualmente reter magnetismo quando submetidas a um campo magnético.
O leitor verificará isso experimentalmente com as ferramentas de que dispor.
Mas, uma vez magnetizada, a ferramenta pode voltar ao seu estado normal?
Para perder o magnetismo, o que se tem de fazer é desorientar os ímãs elementares, havendo diversas possibilidades para isso.
Uma delas (que não deve ser usada em nosso caso) consiste no aquecimento do material além da temperatura denominada “ponto Curie".
Nesta temperatura, que depende do material, a agitação térmica vence a força que mantém os imãs orientados "desorganizando-os" de modo que ele perde todo o seu magnetismo (figura 5).
Se você aquecer um imã você verá que ele perde seu magnetismo.
Outra maneira, consiste em se aplicar um campo magnético de tal orientação que desorganize os imãs elementares do objeto. Este é justamente o processo que usaremos conforme ficará claro nas explicações posteriores.
O nosso magnetizador-desmagnetizador não usa imãs permanentes nem sistemas de aquecimento para magnetizar ou desmagnetizar objetos.
O seu princípio de funcionamento se baseia no efeito magnético da corrente elétrica: se uma corrente circular por uma bobina é criado um campo magnético cuja intensidade depende das dimensões da bobina, do número de voltas de fio de que ela é feita e da intensidade da corrente.
Conforme mostra a figura 6, o campo magnético criado pela corrente se concentra em seu interior.
Temos então duas possibilidades de usar uma bobina: se fizermos uma corrente contínua percorrê-la, o campo terá linhas de força sempre de mesma orientação de modo que objetos colocados sob sua influência poderão ficar magnetizados.
Se fizermos uma corrente alternada percorrer a bobina, seu campo terá linhas cuja orientação será modificada rapidamente.
Este tipo de campo pode desmagnetizar objetos colocados sob sua influência.
O circuito básico de nosso magnetizador consiste então numa bobina a qual pode ser alimentada por corrente contínua ou alternada conforme a função desejada.
Para obter a corrente contínua é usado um diodo que retifica a corrente alternada da rede local. Temos ainda uma lâmpada cuja finalidade é limitar acorrente pelo circuito, evitando assim o aquecimento excessivo da bobina (figura 7).
Na prática, escolhemos uma bobina cujo formato permite a introdução das ferramentas em seu interior de modo a ficarem sujeitas a sua ação com facilidade.
Um interruptor de pressão faz o aciona mento do aparelho já que apenas alguns segundos de circulação de corrente pela bobina são suficientes para se obter os efeitos desejados.
OS COMPONENTES
Todos os componentes para esta montagem podem ser conseguidos com facilidade, inclusive a bobina que não precisará ser enrolada pelo leitor.
De fato, esta bobina, pode ser aproveitada de um transformador de alimentação cujo primário seja de 110 V ou 220 V, conforme a sua rede, e que tenha um secundário de qualquer tensão entre 6 e 12 V com corrente entre 250 mA e 1A.
Conforme mostra a figura 8 este transformador é desmontado, ou seja, tem seu núcleo retirado e fixado na caixa com uma abertura para a introdução da ferramenta.
Os fios que serão ligados ao circuito serão os correspondentes ao primário de alta tensão que são os fios encapados flexíveis. Os fios esmaltados grossos correspondem ao enrolamento de baixa tensão.
Os demais componentes não oferecem problemas: a caixa pode ser de madeira, conforme sugestão dada na figura 9.
A lâmpada redutora de corrente é de 40 W podendo ser instalada no interior da própria caixa ou sobre sua tampa.
O diodo é do tipo 1N4004 ou BY127 se sua rede for de 110 V ou então 1N4007 ou BY127 se sua rede for de 220 V. Neste circuito, não será preciso observar a polaridade do diodo.
Temos então dois interruptores: um simples que faz a troca de funções magnetizar/desmagnetizar, que pode ser de qualquer tipo, e um interruptor de pressão que é um simples "botão de campainha".
Estes interruptores podem ser instalados na parte superior da caixa para maior facilidade de manejo.
O cabo de alimentação e o fusível de proteção de 1A completam o material.
MONTAGEM
Comece a montagem pela preparação da caixa. Será conveniente o leitor ter todo o material eletrônico a sua disposição para fazer a caixa, dimensionando-a de modo conveniente.
O transformador é o componente que vai determinar as dimensões do furo para a introdução da ferramenta. Desmonte-o com cuidado, retirando suas lâminas do núcleo, e de acordo com o diâmetro da bobina, faça o furo para a introdução das ferramentas.
Este transformador vai ser colado na parte interna da caixa ou então fixado de outro modo que o leitor julgar conveniente.
Para as soldagens, deve-se usar um ferro pequeno (máximo 30 W) e solda de boa qualidade.

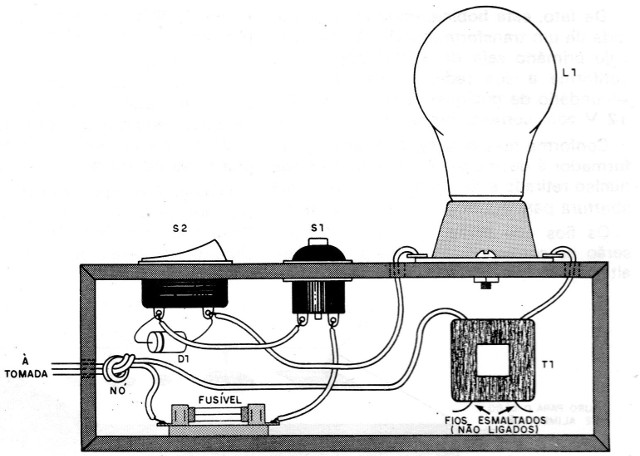

Oriente-se pela figura 10 que mostra o diagrama completo do aparelho e pela figura 11 que mostra a disposição real dos componentes.
Veja que o único componente realmente eletrônico, que é o diodo, é soldado diretamente nos terminais da chave.
É claro que, se sua chave tiver terminais com parafusos, não será preciso fazer a soldagem.
O fusível terá seu suporte parafusado na caixa, e a lâmpada seu soquete fixado na tampa.
Use fio flexível de capa plástica para fazer todas as interligações que devem ser curtas e diretas.
Completada a montagem, será muito fácil provar e usar o aparelho.
PROVA E USO
Confira todas as ligações, e se tudo estiver em perfeita ordem, fusível de 1A no suporte.
Ligue o plugue na tomada e aperte o interruptor de pressão (S1).
Qualquer que seja a posição do interruptor S2, a lâmpada deve acender com brilho reduzido, e colocando-se a ponta de uma chave de fenda na bobina, deve-se sentir uma forte atração.
Esta atração indica que o aparelho está funcionando normalmente.
Constatado o funcionamento, desligue o interruptor de pressão. Este não deve ficar pressionado mais do que 5 segundos pois a bobina pode esquentar.
Se muito tempo de condução ocorrer a bobina pode mesmo queimar-se.
Se a lâmpada não acender é sinal que a bobina se encontra interrompida. Se o leitor aproveitou algum velho transformador com esta finalidade pode ser que ele esteja com seu enrolamento "aberto".
Em alguns casos, em que a interrupção for no começo do enrolamento ou em local visível pode ser tentada uma emenda.
Se a lâmpada acender forte, e nenhum magnetismo for notado na chave de fenda, é porque a bobina se encontra em curto ou então o leitor fez a ligação no seu secundário, de modo errado. No primeiro caso o transformador deve ser substituído e no segundo deve ser corrigida a ligação.
Para usar o aparelho, basta escolher a posição que corresponde à magnetização ou desmagnetização da ferramenta na chave S2, introduzir a ferramenta na bobina e apertar por alguns segundos ( no máximo 5) o interruptor de pressão (S1). (figura 12)
Depois é só retirar a ferramenta da bobina e verificar.
E bom ressaltar que nem todos os materiais podem reter o magnetismo e que em alguns casos Será preciso repetir a operação algumas vezes antes de se obter os resultados esperados.
D1 – Diodos 1N4004,1N4007 ou BY127 - ver texto
T1 - bobina magnetizadora/desmagnetizadora (primário de um transformador para 110 V ou 220 V- conforme a sua rede - e secundário de 6, 9 ou 12 V com corrente entre 250 mA e 1 A)
L1 - lâmpada incandescente de 40 W
S1 - interruptor de pressão
S2 - interruptor simples
F1 - fusível de 1 A
Diversos: cabo de alimentação, suporte para o fusível, suporte para a lâmpada, fios, solda, cola, etc.
