Este simples gerador de áudio para frequências de 200 Hz a 20 kHz em duas faixas é de enorme utilidade na bancada de todo praticante de eletrônica. Com apenas um circuito integrado ele é simples de montar e fácil de usar.
Mais sofisticado que um simples injetor de sinais, este gerador de sinais de baixa frequência é de grande utilidade no teste de circuitos.
Como o sinal gerado é retangular, suas harmônicas se estendem até a faixa de RF, ampliando assim sua gama de usos.
O circuito é alimentado por 2 baterias de 9 V ou ainda uma fonte simétrica.
Como Funciona
O circuito consiste num oscilador de relaxação com o 741.
A frequência deste circuito é determinada pelo capacitor C1 e pelo ajuste do potenciômetro selecionado.
Temos assim duas faixas de frequências de 200 a 2 kHz e de 2 kHz a 20 kHz com os componentes usados.
Na saída temos um ajuste para a intensidade do sinal feito por P4.
P3 ajuste a simetria do sinal gerado.
Montagem

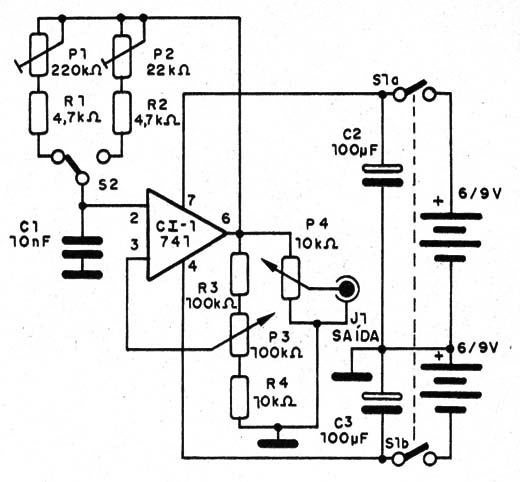

Na figura 1 temos o diagrama completo do pequeno gerador de sinais.
![Figura 1 – Diagrama do gerador para a bancada
Figura 1 – Diagrama do gerador para a bancada](/images/stories/instrumentacao2/ins0545_0001.jpg)

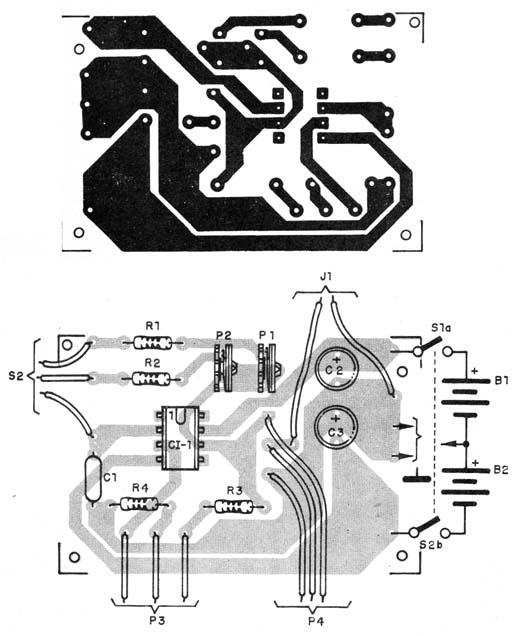

Na figura 2 temos a placa de circuito impresso.
![Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem](/images/stories/instrumentacao2/ins0545_0002.jpg)
Na montagem, observe a posição dos circuitos integrados e polaridade das baterias.
Os resistores são de 1/8 W e C1 pode ser de poliéster de boa qualidade.
Os demais componentes são comuns.
Teste e Uso
Basta ligar a saída do circuito a um transdutor piezoelétrico ou entrada de um amplificador e verificar se os sinais estão sendo gerados.
Se quiser calibrar o circuito pode usar um frequencímetro com, ajustando os trimpots das duas escalas.
CI-1 – 741 – circuito integrado
B1, B2 – Baterias de 6 ou 9 V
S1 – Interruptor duplo
S2 – Chave e 1 pólo x 2 posições
P1 – 220k Ω – trimpot
P2 – 22k Ω – trimpot
P3 – 100k Ω – potenciômetro
P4 – 10 k Ω – potenciômetro
R1, R2 - 4k7 Ω x 1/8 W – resistores – amarelo, violeta, vermelho
R3 – 100 k Ω x 1/8 W – resistor – marrom, preto, amarelo
R4 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
C1 – 10 nF – poliéster
C2, C3 – 100 µF x 12 V – eletrolíticos
Diversos:
Caixa para montagem, placa de circuito impresso, conectores de bateria, fios, solda, etc.
