Com o procedimento indicado, leva-se o televisor à melhor reprodução dos sinais em cores, pelo ajustes das bobinas da etapa de croma. Evidentemente, este ajuste é válido para televisores analógicos. Para este ajuste precisamos de:
a) Osciloscópio com ponta de RF
b) Gerador de 45,75 MHz
c) Gerador de varredura
d) Fontes de 0 a 5 V e de 0 a 10 V (duas)
Procedimento

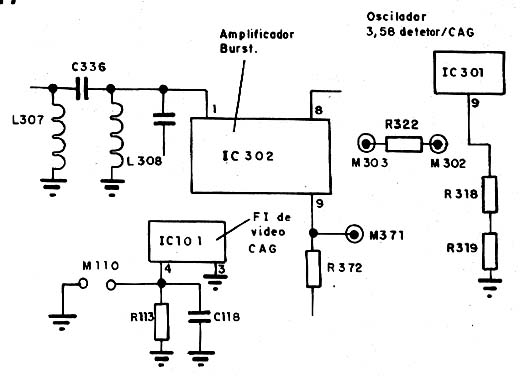

Na figura abaixo mostramos o modo de se fazer a interligação dos elementos de ajuste num televisor comum tomado como exemplo (TV 361 da Telefunken). Para outros televisores devem ser consultados os manuais e diagramas.
![Ajustando o FI de croma. Ajustando o FI de croma.](/images/stories/instrumentacao2/ins0114_01.jpg)
* Em M110 aplicamos uma tensão de 1,3 Vdc ( válido para o TV351 da Telefunken).
* O Osciloscópio deve ser ligado em M130.
* Ajusta-se a saída dos dois geradores em M901 de modo a termos em M130 um sinal de 1 Vpp com a forma de onda mostrada na figura abaixo.
![Sinal de 1 Vpp. Sinal de 1 Vpp.](/images/stories/instrumentacao2/ins0114_02.jpg)
* A seguir, passamos o osciloscópio para M371 e abrimos todo o contraste.
* Retiramos do circuito Ch 3092 e aplicamos 5,5 Vcc em M340.
* Aplica-se uma tensão de 1,2 V via resistor de 100 ? em M303, ajustando-se esta tensão até termos 1 Vpp de sinal em P371..
* Com a ponta detectora do osciloscópio em M371 injetamos 3,58 MHz em M371.
* Ajustamos L307 e L308 até termos a curva mostrada na figura abaixo.
![Curva após o ajuste de L307 e L308. Curva após o ajuste de L307 e L308.](/images/stories/instrumentacao2/ins0114_03.jpg)
