Este procedimento toma como base um televisor antigo Telefunken Mod 361, havendo pequenas variações em relação a tipos mais modernos ou de configurações diferentes. Na maioria dos manuais dos televisores, este procedimento é indicado. Para ele precisaremos de:
a) Gerador de padrões com portadora de som (FM)
b) Voltímetro de áudio ou multímetro
c) Fonte variável de 0 a 5 V
Procedimento

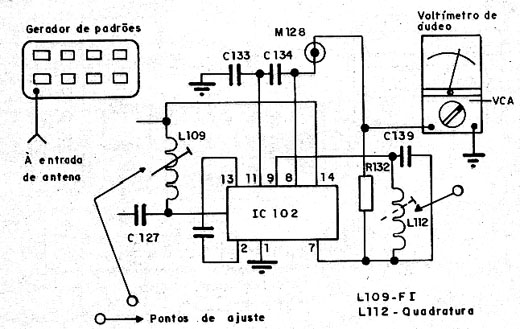

Na figura abaixo damos o modo de conexão dos diversos elementos do teste ao televisor calibrado.
O sinal de barras coloridas é aplicado à antena com uma amplitude de 1 mV.
* Ajuste L112 para o máximo ganho no voltímetro, o que corresponde a aproximadamente 300 mV rms.
* Aplica-se a tensão da fonte em M110 (não mostrado neste esquema) e ajusta-se esse componente até obter uma tensão 20% na saída M128
* Ajusta-seL109 para máxima saída de áudio no voltímetro, atuando-se sempre sobre a tensão de modo a não ultrapassar o valor ajustado anteriormente.
* Repete-se o ajuste de L112 mas nas mesmas condições de CAG do item anterior. Ajusta-se a polarização em M11a,
