O campo branco gerado por um gerador de padrões serve para verificar a qualidade de um receptor de TV, se os ajustes foram feitos corretamente e também para a realização de alguns ajustes. Para isso precisamos de:
a) Gerador de padrões PAL-M ou conforme o televisor
Procedimento

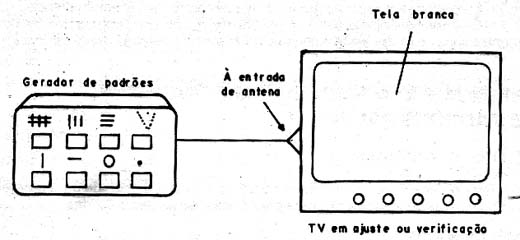

O gerador de padrões é ligado na entrada do televisor conforme mostra a figura abaixo.
Acionando-se o gerador, com o televisor ligado a tela deve ficar completamente branca. Com isso podemos verificar os seguintes ajustes:
a) Presença de zumbidos ou roncos - eles se manifestam na forma de barras escuras que se movimentam na tela (zonas dinâmicas de sombras). Isso ocorre se houver deficiência de filtragem pelos circuitos da fonte (uma verificação de capacitores de filtro é recomendada).
b) Corrente de feixe - com este padrão pode determinar se este ajuste precisa ser feito, conforme indicação do fabricante do televisor.
c) Verificação da uniformidade de brilho - a tela deve apresentar brilho por igual em toda sua extensão. Zonas mais claras ou escuras indicam problemas de ajustes ou mesmo de circuitos.
d) Ajuste de foco - com este padrão é possível verificar ou fazer com que as linhas horizontais se tornem bem nítidas.
