As barras de cores geradas por um gerador de padrões servem para a realização de diversos testes e ajustes em televisores. O modo de se realizar cada ajuste varia segundo os televisores. Para os testes precisamos de um gerador de padrões PAL-M ou conforme o televisor testado.
Procedimento

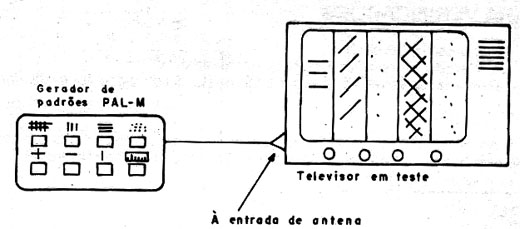

Na figura abaixo mostramos como conectar o gerador de padrões ao televisor para os testes.
![Ligando o gerador de padrões PAL-M Ligando o gerador de padrões PAL-M](/images/stories/instrumentacao2/ins0108_01.jpg)
Coloque o gerador de padrões para gerar barras coloridas. São os seguintes os ajustes que podem ser realizados, de acordo com o procedimento indicado pelos manuais.
a) Atuação do sincronismo de cor
b) Atuação da chave PAL (pode-se detectar o efeito veneziana)
c) Atuação do circuito inibidor
d) Reprodução dos sinais R-Y, G-Y e B-Y
e) Atuação do circuito identificador de cor.
