Este procedimento é indicado para aparelhos de TV que usam cinescópios comuns (tubos de raios catódicos). Com este ajuste temos a reprodução correta das cores. Para este ajuste precisamos do seguinte instrumental:
a) Gerador de padrões PAL-M
b) Bobina desmagnetizadora
Procedimento

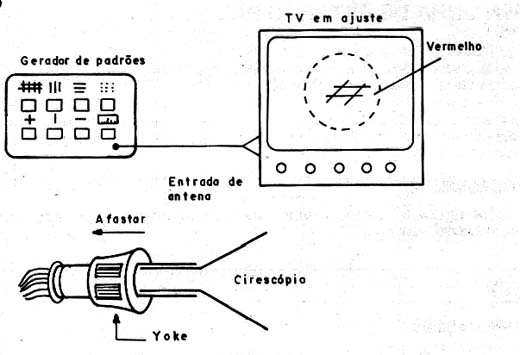

Ligamos o gerador de padrões no televisor conforme mostra a figura abaixo.
![Ligando o gerador de padrões para ajuste de pureza no aparelho de TV. Ligando o gerador de padrões para ajuste de pureza no aparelho de TV.](/images/stories/instrumentacao2/ins0106_01.jpg)
* Em primeiro ligar devemos desmagnetizar o cinescópio do televisor. Para isso deve ser usada uma bobina desmagnetizadora.
* Deixamos o televisor e o gerador de padrões se estabilizarem, ficando pelo menos 10 minutos ligados.
* Colocamos o gerador de padrões na posição em que ele gera o padrão vermelho.
* Afastamos o yoke do pescoço do cinescópio em prova até obtermos como imagem um círculo com trama de cores misturadas no centro da tela. Atuando sobre as abas de pureza, ajusta-se para que a cor vermelha sobressaia, predominando com o máximo de intensidade no centro do círculo..
* Depois, lentamente empurre o yoke de deflexão até encher totalmente a tela que deve ficar uniformemente vermelha. Observe para que não fiquem manchas e nem ocorram variações nos cantos da tela.
* Fixe o yoke na posição indicada.
