O gerador de padrões para TV na posição de padrões de pontos pode ser usado para verificar diversos ajustes importantes de um televisor. Para cada ajuste existe um procedimento correspondente que deve ser verificado no manual do televisor. Para este ajuste precisamos de:
a) Gerador de padrões para televisores (PAL-M ou NTSC conforme o televisor)
Procedimento

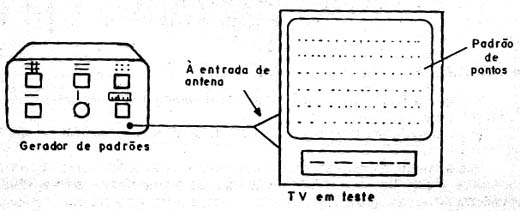

O gerador de pontos é ligado ao televisor conforme mostra a figura abaixo e o televisor sintonizado no canal recomendado.
Ajuste o gerador de padrões para gerar o padrão de pontos.
a) Ajustes de convergência estática - os pontos devem ser brancos e não borrados (cores difusas). Podemos realizar este ajuste atuando sobre os controles existentes no televisor - veja o diagrama do televisor ajustado
Procure fazer o ajuste sob condições de pouca luminosidade. Atue sobre o ajuste fino da sintonia do televisor, se necessário, para obter a melhor nitidez dos pontos.
