A alteração da velocidade do motor causa problemas de reprodução ou gravação como, por exemplo, distorção.Para este ajuste precisamos do seguinte equipamento:
a) Osciloscópio
b) Gerador de sinais ou de funções (senoidal)
Material adicional:
* Fita de 1 kHz
Procedimento

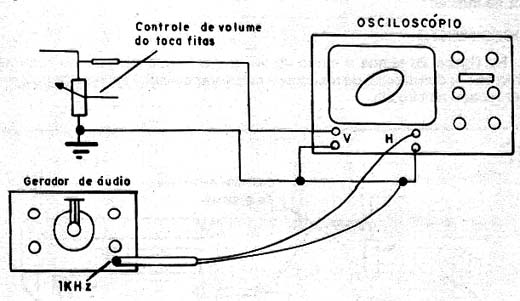

Na figura abaixo temos o modo de se interligar os diversos elementos necessários ao ajuste ao gravador ou toca-fitas.
![Ajuste de Velocidade de Motor de Gravador ou Toca-Fitas Ajuste de Velocidade de Motor de Gravador ou Toca-Fitas](/images/stories/instrumentacao2/ins0098_01.jpg)
Ajuste de Velocidade de Motor de Gravador ou Toca-Fitas
* Colocamos a fita no gravador o toca-fitas e ativamos sua reprodução (play).
* Ajustamos os controles do osciloscópio de modo a obter uma imagem centralizada.

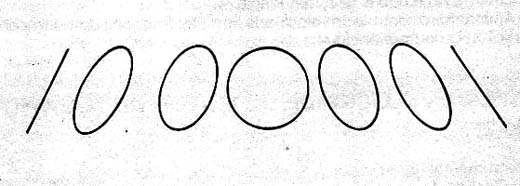

* No ajuste de velocidade devemos colocar o trimpot na posição em que uma das figuras abaixo seja obtida. Estas são figuras de Lissajous que correspondem à frequência de ajuste.
![Figuras de Lissajous Figuras de Lissajous](/images/stories/instrumentacao2/ins0098_02.jpg)
Figuras de Lissajous
