Para os que gostam de eletrônica, a possibilidade de se ter na bancada um interessante circuito analisador que complementa as utilidade do multímetro é algo muito atraente. É justamente isso que descrevemos: um aparelho que reúne num só, seguidor de sinais, injetor de sinais, provador de continuidade e amplificador de prova.
Existem alguns aparelhos simples, que nem sempre podem ser comprados prontos,que são de grande utilidade na bancada.
Dentre eles destacamos o injetor de sinais, o seguidor de sinais, o amplificador de prova e o provador de continuidade.
O que propomos neste artigo é ter um circuito único que pode ter suas funções comutadas de modo a operar como qualquer um dos aparelhos indicados acima.
Assim, reunimos num único equipamento tudo que o leitor precisa para fazer a análise de seus circuitos.
O instrumento contará então com as seguintes funções:
Injetor de sinais – gerando um sinal retangular cujas harmônicas permitem provar desde circuitos de áudio até receptores de AM e FM e ondas curtas.
Seguidor de sinais – podendo acompanhar num circuito tanto sinais de áudio como RF (possui detector), com a reprodução num pequeno alto-falante.
Provador de continuidade – possibilitando o teste de componentes e circuitos com grande sensibilidade
Amplificador de prova – para teste de transdutores e circuitos de áudio de pequena potência.
Teste de capacitores – testando capacitores de 1 nF a 1 uF.

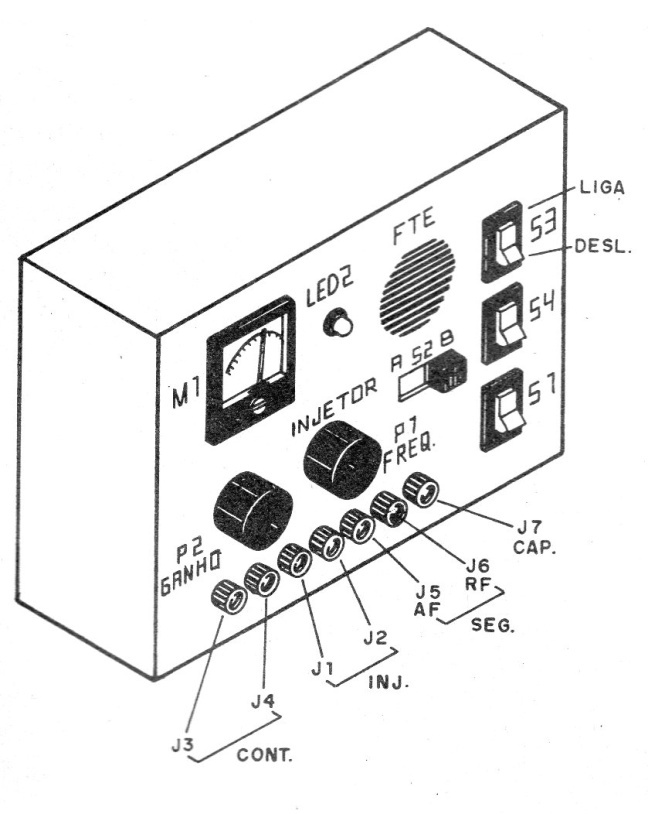

Na figura 1 temos uma sugestão de caixa para a montagem deste aparelho.
Como Funciona

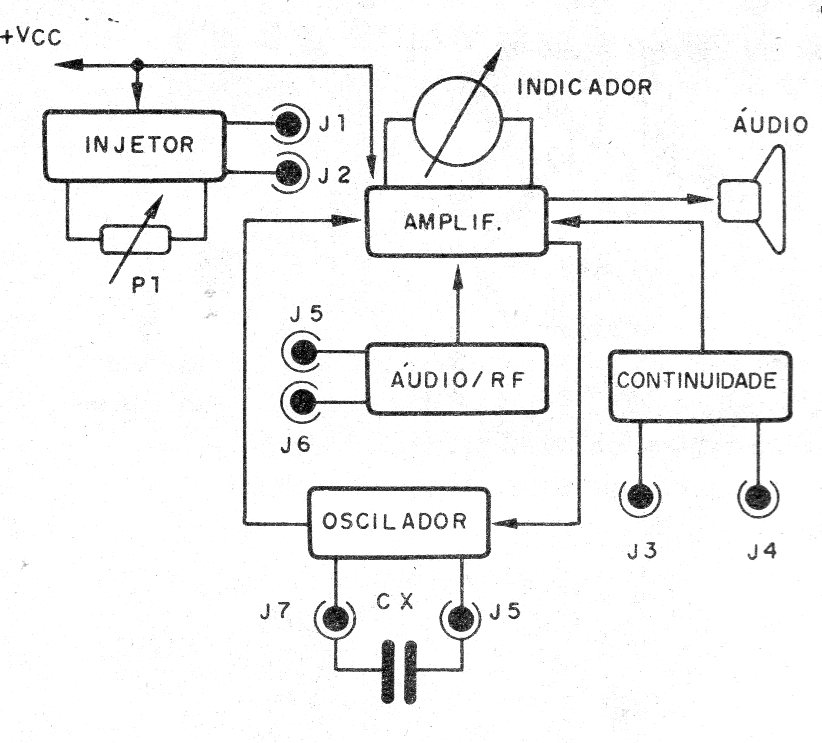

Na figura 2 temos o diagrama de blocos de nosso analisador dinâmico de circuitos.
Conforme podemos ver pela figura, o circuito consiste em diversos blocos que realizam funções diferentes, comutadas por um sistema de chaves e utilizadas por um conjunto de jaques.
O primeiro bloco consiste no injetor que nada mais é do que um multivibrador astável com a frequência ajustada por um potenciômetro.
Este injetor gera sinais retangulares na faixa de áudio que podem ser utilizados a partir das saídas J1 e J2.
O segundo bloco consiste num amplificador com dois transistores que pode ter sua função comutada e operar com diversos blocos adicionais que são mostrados no diagrama de blocos.
Assim, quando conectamos o bloco que seleciona as entradas J5 e J6, ele opera como um seguidor de sinais, trabalhando com sinais de áudio ou com sinais de RF.
Quando o bloco oscilador é acoplado neste circuito, formando um Elo de realimentação, ele pode testar capacitores que são ligados aos bornes J7 e J8.
Também podemos ligar a este circuito o bloco de continuidade que ativa o oscilador em função do circuito externo analisado.
Na saída do amplificador temos ainda a opção de obter a indicação dos testes de continuidade por um instrumento indicador.

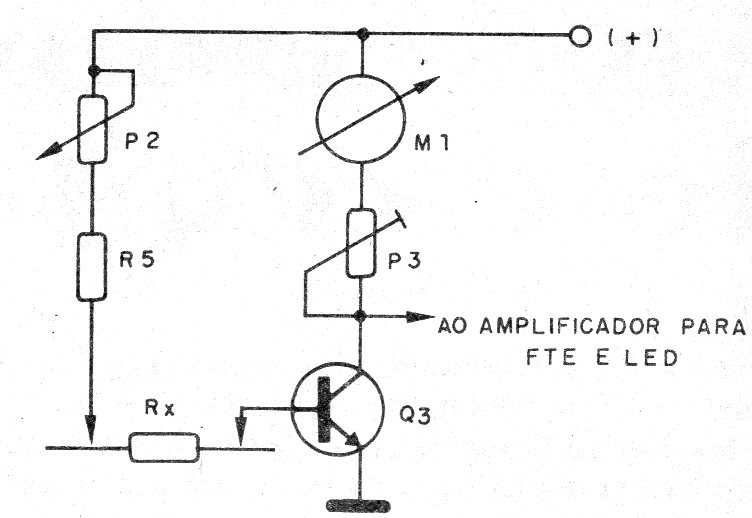

Na figura 3 mostramos como este indicador pode ser utilizado.
Montagem

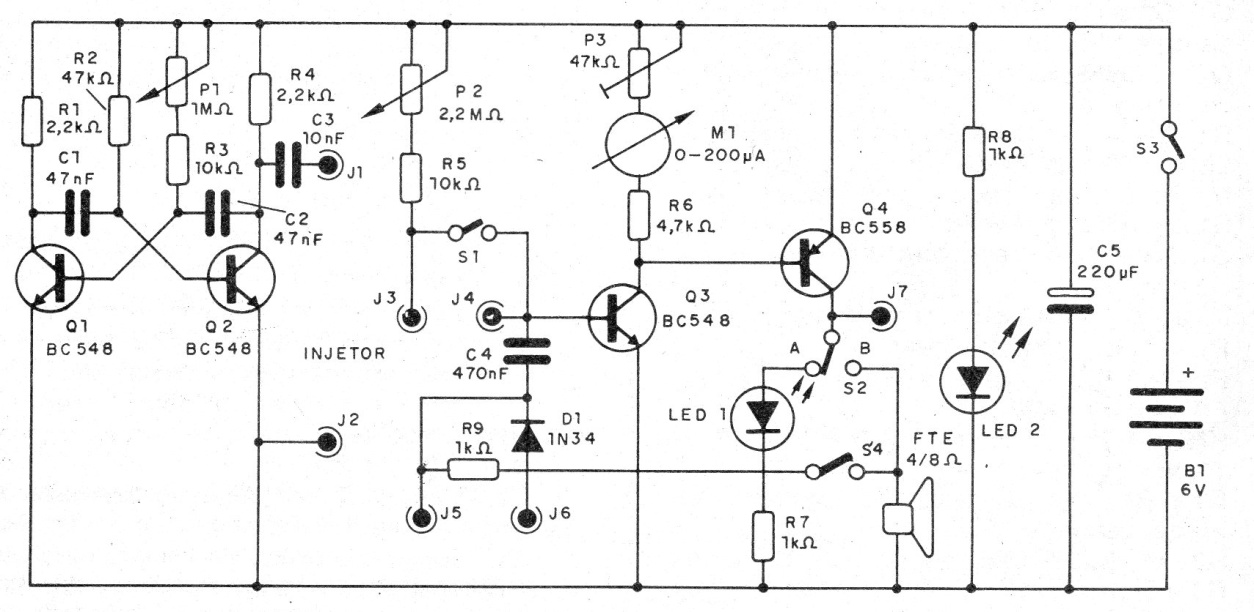

Na figura 4 temos o diagrama completo do analisador de circuitos

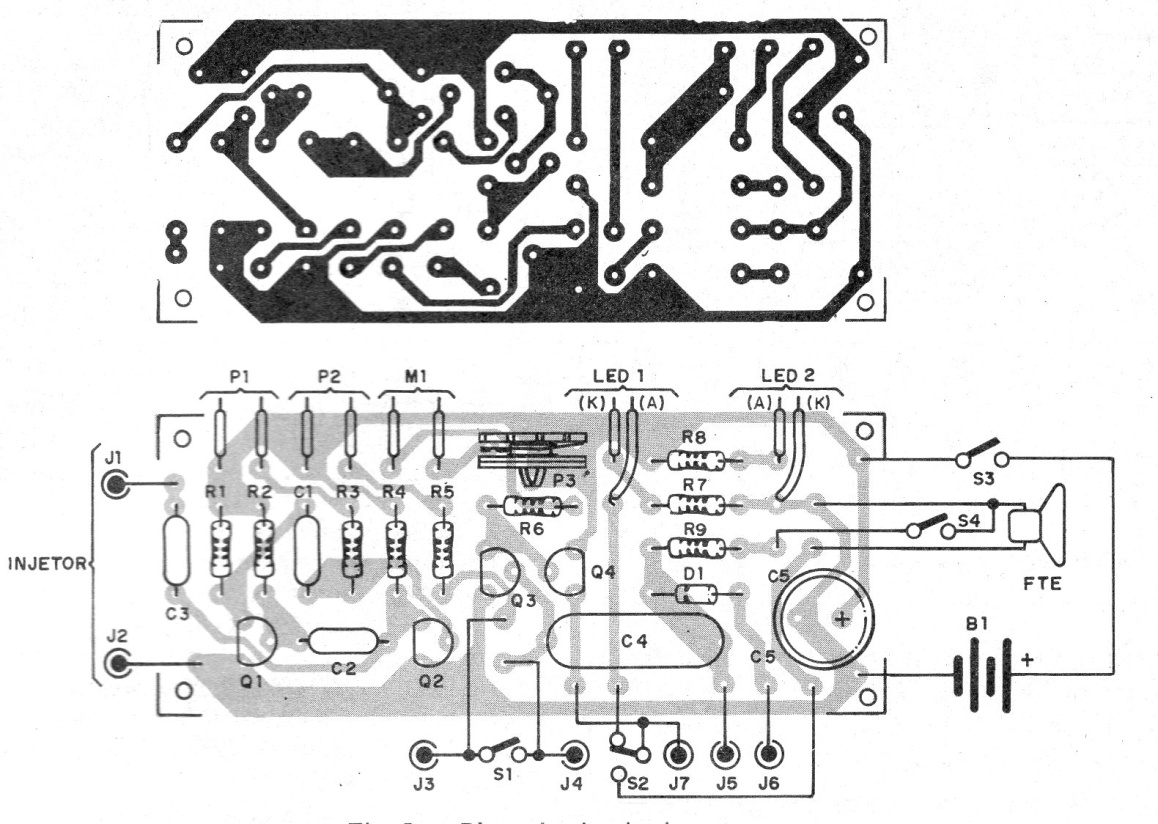

A placa de circuito impresso para a montagem é mostrada na figura 5.

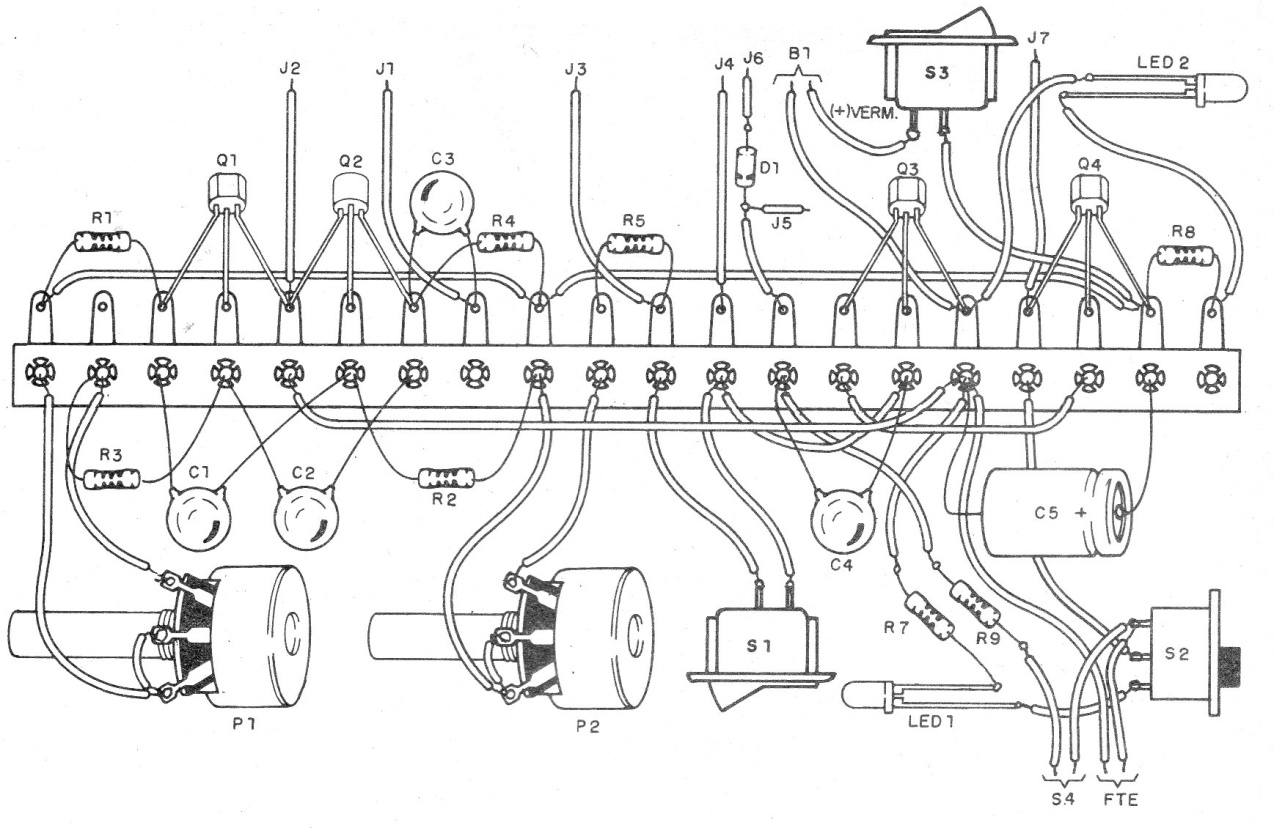

É possível fazer uma montagem descompromissada usando uma ponte de terminais, como mostra a figura 6.
No entanto, deve-se tomar cuidado para que os terminais dos componentes sejam curtos e não encostem uns nos outros.
Para as conexões externas podem ser usados bornes.
Na montagem, observe os tipos e posições dos transistores e a polaridade dos capacitores eletrolíticos.
Podem ser preparados cabos com garras e pontas de prova para facilitar o trabalho com o analisador.
Prova e Uso
Colocando S2 na posição A o LED1 deve acender e passando para a posição B, fechamos S4 e ajustamos P2.
O alto-falante deve emitir som que mudará de frequência e o indicador M1 dará uma indicação.
Ajuste P3 para que o fundo de escala do instrumento não seja ultrapassado.
Com este procedimento, verificamos o funcionamento da etapa formada por Q3 e Q4.
A seguir, abrimos S4 e deixamos S2 na posição B.
Aplicando o sinal de J1 em J6 e depois em J5, ajustando P2 deveremos ter a reprodução de som no alto-falante.
A frequência deste som pode ser ajustada em P1.
Para usar:
a) Injetor – ligue a garra em J2 e a ponta em J1.
b) Provador de continuidade visual – deixe S1 aberta, e coloque S2 na posição A. Ligue as pontas de prova em J3 e J4. Ajuste a sensibilidade em P2. A indicação é feita por M1 e pelo LED
c) Provador de continuidade – feche S4 e passe S2 para a posição B e mantenha S4 aberta. As pontas de prova devem ser ligadas em J3 e J4. O ajuste de sensibilidade é feito em P4.
d) Seguidor de sinais de áudio – mantemos S1 fechada e ajustamos a sensibilidade m P2. A garra é ligada em J2 e a ponta de prova em J5.
e) Provador de capacitores – S2 mantida na posição B e as pontas de prova em J3 e J4 ou J7. A chave S1 é fechada e S4 mantida. Ajuste P2 para haver oscilação com o capacitor em teste.
Q1, Q2 e Q3 – BC548 – transistores NPN de uso geral
Q4 – BC558 – transistor PNP de uso geral
D1 – 1N34- diodo de germânio
LED1, LED2 – LEDs comuns de qualquer cor
M1 – 200 uA ou 1 mA – galvanômetro
B1 – 6 V – 4 pilhas pequenas
S1, S3, S4 – interruptores simples
S2 – Chave de 2 pólos x 2 posições
J1 a J7 – bornes comuns isolados
P1 – 1 M ohms – potenciômetro
P2 – 2M2 – potenciômetro
P3 – 47 k – potenciômetro
FTE – 4 ou 8 ohms – 2,5 10 cm – alto-falante
R1 e R4 – 2,2 k ohms x 1/8 W – resistores – vermelho, vermelho, vermelho
R2 – 47 k ohms x 1/8 W – resistor – amarelo, violeta, laranja
R3 e R5 – 10 k ohms – resistores – marrom, preto, laranja
R6 – 4k7 ohms – resistor – amarelo, violeta, vermelho
R7, R8 – 1 k ohms x 1/8 W- resistor – marrom, preto, vermelho
C1, C2 – 47 nF – cerâmico ou poliéster
C3 – 10 nF – cerâmico ou poliéster
C4 – 470 nF - cerâmico ou poliéster
C5 – 220 uF x 12 V – eletrolítico
Diversos:
Placa de circuito impresso ou ponte de terminais, caixa para montagem, botões para os potenciômetros, suporte de pilhas, fios, solda, etc.
