Na bancada do reparador ou do montador que não possua muitos equipamentos de provas comerciais um oscilador de alta freqüência que opere na faixa de FM e mesmo VHF tem muitas utilidades.
Como o gerador irradia seu sinal com um alcance de alguns metros, na maioria dos casos dispensa-se a conexão física entre ele e o aparelho em ajuste ou na verificação.
A alimentação feita com pilhas torna o gerador compacto e totalmente portátil.
Características
Tensão de alimentação: 6 V
Consumo: 5 mA (tip.)
Faixa de freqüências: 50 a 120 MHz
Modulação: 100 a 1000 Hz
O circuito integrado 555 é usado como oscilador de áudio (astável) gerando o sinal de baixa freqüência para modulação.
Neste circuito, P1 determina a freqüência de modulação (que é acessada) externamente para provas de áudio, e C1 determina sua faixa podendo este componente ser alterado conforme a aplicação.
O sinal retangular disponível é aplicado a um oscilador de alta freqüência com configuração básica bastante tradicional e que tem por centro um transistor BF494 ou equivalente.
A frequência deste oscilador é determinada por L1 e CV, e a realimentação feita por C5.
O sinal é levado ao circuito externo, se necessário pela bobina L2.

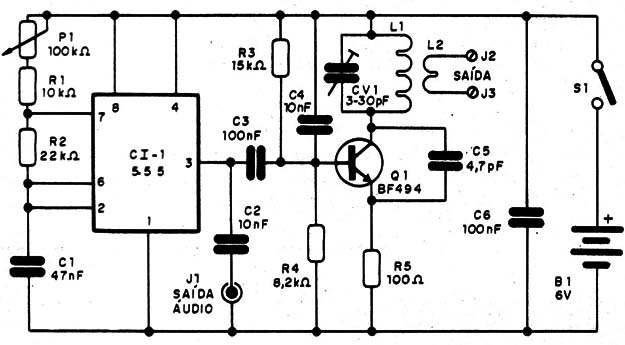

Na figura 1 temos o diagrama completo do gerador.
![Figura 1 – Diagrama do gerador
Figura 1 – Diagrama do gerador](/images/stories/instrumentacao2/ins0273_0001.jpg)

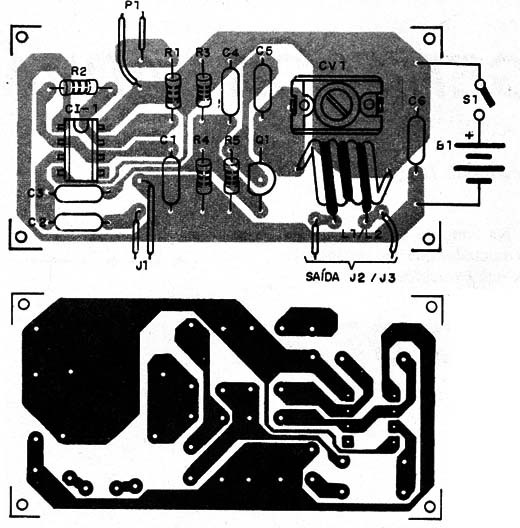

Na figura 2 temos a disposição dos componentes numa placa de circuito impresso.
![Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem](/images/stories/instrumentacao2/ins0273_0002.jpg)
Para a bobina L1 temos diversas opções conforme a faixa de freqüências que desejamos varrer. Desta forma, recomendamos o uso de um soquete que permita sua troca, conforme o tipo de aparelho que vamos ajustar.
Temos então as seguintes possibilidades para L1 em função da freqüência, sempre com diâmetro de 1 cm e fio 20 ou 22:
50 a 80 MHz - 5 a 7 espiras
80 a 110 MHz - 4 espiras
110 a 150 MHz - 2 ou 3 espiras
Para o circuito integrado sugerimos a utilização de um soquete DIL.
O trimmer não é crítico e pode até mesmo ser usado em seu lugar um variável de FM o que facilita a sintonia do sinal.
O conjunto pode ser instalado numa pequena caixa plástica e para a saída do sinal usamos um jaque ou dois bornes isolados.
Para provar o aparelho, basta ligá-lo perto de um rádio de FM sintonizado em freqüência livre.
Atuando-se sobre CV devemos captar o sinal do gerador. Atuando-se sobre P1 devemos alterar a modulação.
Para aplicar diretamente o sinal no receptor precisamos de um cabo blindado com duas garras jacaré.
A ligação de uma delas na antena do receptor já proporciona bons resultados na transferência do sinal para o aparelho em prova.
Para irradiar o sinal com mais alcance, basta conectar um pedaço de fio como antena.
Semicondutores:
CI-1 - 555 - circuito integrado
Q1 - BF494 ou BF495 - transistor NPN de RF
Resistores: (1 /8 W, 5%)
R1 - 10 kΩ
R2 - 22 kΩ
R3 - 15 kΩ
R4 - 8,2 kΩ
R5 - 100 Ω
Capacitores:
C1 - 47 nF - cerâmico ou poliéster
C2 - 10 nF - cerâmico ou poliéster
C3, C5 - 100 nF - cerâmicos
C4- 10 nF – cerâmico
C6 - 4,7 pF - cerâmico
Diversos:
P1 - potenciômetro de 100 k Ω
S1 - interruptor simples
CV1 - 3-30 pF - trimmer
L1, L2 - bobinas - L2 - 2 espiras sobre L1
B1 - 6 V - 4 pilhas pequenas
J1 - jaque P2
J2, J3 - bornes ou jaques
Placa de circuito impresso, suporte de pilhas, caixa para montagem, botão para o potenciômetro, soquete para o circuito integrado, plugue com fio blindado e garras, fios, solda, etc.
