Descrevemos um circuito simples que pode ser utilizado para testar transistores NPN e PNP de baixa potência e média potência facilmente, indicando se estão funcionando de modo normal. A indicação é através de um LED e o circuito é alimentado por duas pilhas.
O circuito apresentado se baseia no fato de que, quando polarizamos um transistor fazendo circular uma pequena corrente de base deve circular uma corrente maior entre o coletor e o emissor.

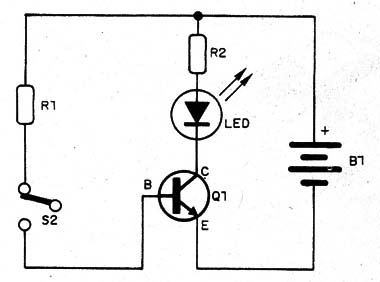

Assim, conforme mostra a figura 1, ligando uma chave que ligue um resistor de polarização ao transistor em teste, deve circular uma corrente maior pelo coletor acendendo o LED se ele estiver em bom estado.
Como desejamos testar tanto transistor NPN como PNP precisamos ter polarizações com polaridades diferentes para o teste.

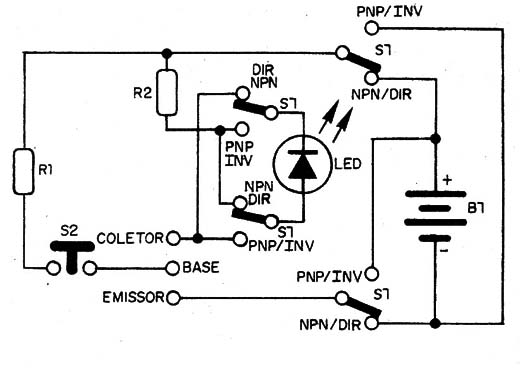

Assim, no circuito definitivo, mostrado na figura 2, acrescentamos uma chave comutadora de polaridade para a alimentação que consiste em duas pilhas comuns.
A chave também inverte a polaridade do LED para que ele acenda.

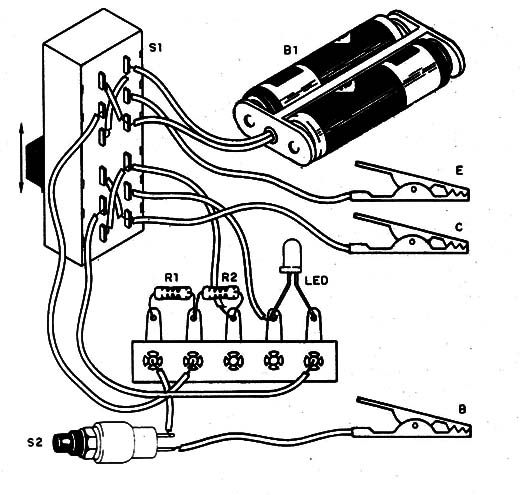

Assim, conforme mostra a montagem final do aparelho, usamos uma chave dupla reversível para esta finalidade. A montagem é mostrada na figura 3.
O transistor é conectado às garras jacaré.
Para o teste precisamos então conhecer a polaridade do transistor (NPN e PNP) e também a disposição de seus terminais.
Utilização
Para usar ligamos o transistor nas garras.
Se o LED já acender, isso indicará que o transistor em teste se encontra em curto.
Apertamos então S2 por um momento.
Se o LED não acender, isso significará que o transistor está aberto e se acender o transistor estará bom.
No caso em que no momento da conexão o LED acender com brilho muito fraco, isso significa que o transistor estará com fugas.
LED – LED vermelho ou de outra cor
S1 – Chave dupla reversível 4 x 2
S2 – Interruptor de pressão NA
B1 – 3 V – duas pilhas pequenas
R1 – 2k2 x 1/8 W- resistor – vermelho, vermelho, vermelho
R2 – 100 Ω x 1/8 W- marrom, preto, marrom
Diversos:
Ponte de terminais, garras jacaré, fios, solda, suporte de pilhas, fios, solda, etc.
