A Fluke (www.fluke.com) em sua ampla gama de documentos técnicos, relata casos práticos em que seus instrumentos são usados para resolver problemas reais. Neste artigo focalizamos um interessante caso em que o Analisador de Qualidade de Energia Fluke 43B é usado para determinar o consumo de lâmpadas compactas para se obter uma redução de custo reais no consumo de energia numa empresa em que o sistema de iluminação está para ser substituído.
O Analisador de Qualidade de Energia é um dos instrumentos mais importantes quando se deseja avaliar o consumo de diversos tipos de equipamentos. No caso, o Fluke 43B é um equipamento ideal para uso em diversas aplicações, como a descrita neste artigo, baseado em Application Note da empresa. Outros application notes interessantes, para leitores que dominam o Inglês, podem ser obtidos no site da Fluke.
O problema surgiu quando foi manifestada a necessidade de se trocar o sistema de iluminação completo de uma empresa no sentido de se reduzir os custos. Lembramos que os custos de uma instalação elétrica não estão apenas nas lâmpadas usadas. A própria instalação, a fiação, o fato de que lâmpadas queimam e reatores também, influem na escolha do melhor sistema.
Assim, o engenheiro encarregado de fazer a avaliação de custos do sistema a ser substituído com o substituto, começou com a idéia de solititar aos fornecedores em potencial, amostras de seus produtos de iluminação para poder fazer comparações.

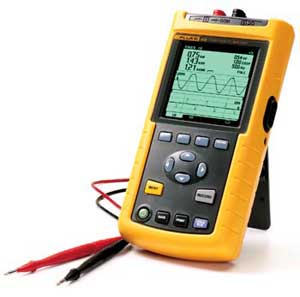

![Analisador de Qualidade de Energia - Fluke 43B Analisador de Qualidade de Energia - Fluke 43B](/images/stories/instrumentacao2/ins0155_01.jpg)
O problema inicial foi então saber exatamente o que medir e como medir. Isso incluía medidas de consumo de energia, fator de potência, fator de deslocamento de potência e espectro harmônico. Informações sobre fator de potência e consumo levariam a um cálculo exato dos custos da instalação e consumo que utilizasse os produtos avaliados. Por outro lado, a distorção harmônica, se bem que não influa diretamente no consumo, pode ser importante na qualidade da energia distribuída, causando também problemas a transformadores, sistemas de proteção e outros elementos do sistema de distribuição de energia da empresa se não for apropriada.

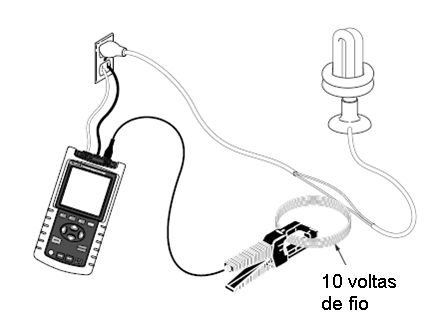

Assim, como primeiro procedimento, o engenheiro fez uma configuração especial de teste para poder acoplar o instrumento usado na avaliação. Esse sistema de teste consiste tanto em se medir a tensão como também capturar por uma bobina a corrente circulante na lâmpada avaliada, no caso, do tipo compacto, conforme mostra o circuito da figura abaixo.
![A bobina é elaborada com 10 voltas de fio comum. A bobina é elaborada com 10 voltas de fio comum.](/images/stories/instrumentacao2/ins0155_02.png)

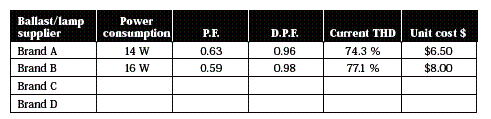

Com essa configuração foi possível elaborar uma tabela comparativa dos produtos testados, conforme mostrado abaixo.
![Configurações. Configurações.](/images/stories/instrumentacao2/ins0155_03.gif)
De posse dessa tabela, com todos os produtos analisados ficou fácil fazer a escolha do melhor produto para o novo sistema de iluminação da empresa.
Veja que é muito importante a realização do teste real das lâmpadas, pois as especificações dadas pelos fabricantes de muitas podem levar a resultados enganosos. De fato, em muitos casos, os fabricantes não dizem em que condições as especificações indicadas foram obtidas e num teste real os valores constatados podem ser bem diferentes. O profissional encarregado de fazer a escolha das novas lâmpadas deve estar atento a esse fato.
