Nada mais importante para qualquer praticante da eletrônica do que determinar a frequência exata de um circuito ressonante LC. Isso pode ser feito com certa facilidade pelos que possuam um gerador de sinais e um multímetro, seguindo os procedimentos que damos a seguir. Precisaremos também de alguns componentes adicionais de fácil obtenção.
a) Gerador de RF (que alcance a frequência esperada para o circuito analisado).
b) Multímetro comum ou voltímetro com ponto de RF.
Procedimento

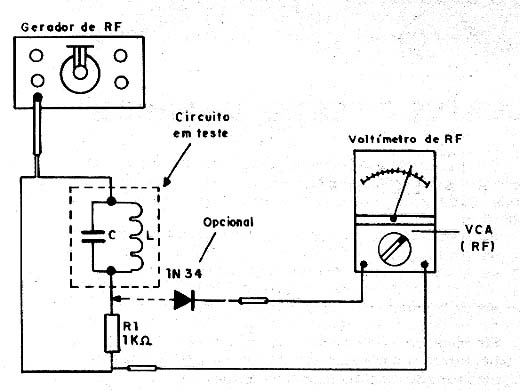

Na figura abaixo damos o arranjo que deve ser montado para a realização das medidas.
* Ajustamos inicialmente o nível de sinal do gerador de modo a obter uma leitura cômoda de tensão para o multímetro (escala de volts CA).
* Partindo então de uma frequência mais baixa do que a que suspeitamos para o circuito LC, vamos aumentando vagarosamente essa frequência, ao mesmo tempo em que observamos o multímetro (de preferência analógico).
* Em determinando instante vamos observar uma súbita queda de tensão no circuito, indicada pelo instrumento. Continuamos até obter o ponto de menor de tensão. Basta então ler a frequência na escala do gerador de sinais.
