A National Semicondutior (www.national.com) apresentou recentemente os seus novos componentes denominados DSC0C241 e DS90C124 que consistem em Serializadores e Desserializadores Balanceados em D para 5 a 35 MHz.
O novo chipset translada um barramento paralelo de 24 bits numa corrente de dados serial totalmente transparente de dados e controle LVDS.
A corrente única serial simplifica a transferência de dados de 24 bits num barramento reduzindo o número de cabos e consequentemente eliminando os problemas de "skew" entre dados paralelos e percursos de sinais de clock.
Os DSC90C241/124 incorporam sinalização de LVDS na I/O de alta velocidade. O LVDS proporciona um ambiente de baixo ruído e baixa potência, para maior confiabilidade na transferência dos dados numa linha serial.
O dispositivo também incorpora um recurso de pré-ênfase para o caso de linhas de transmissão longas.

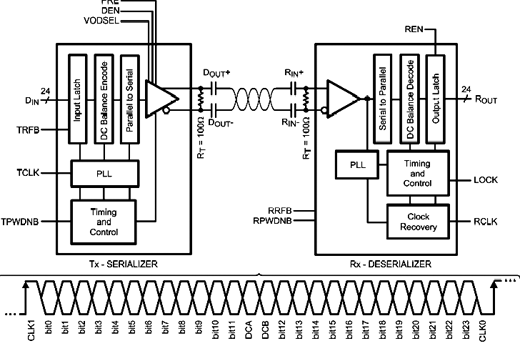

Na figura 1 temos o diagrama de blocos desse novo componente da National Semiconductor.
Destacamos ainda suas principais Características:
* Clock embutido de 5 a 35 MHz e balanceamento DC de 24:1 e 1:24 para transmissões de dados.
* Pré-ênfase definida pelo usuário com possibilidade de excitar até 10 metros de cabo trançado.
* Fronte de clock selecionável pelo usuário para dados paralelos tanto no receptor como no transmissor
* Codificação/decodificação balenceada internamente em DC
* Controles individuais de power-down tanto para o transmissor como para o receptor.
* Aviso de saída LOCK para assegurar a integridade dos dados no lado receptor.
* Saídas com PTO (Progressive Turn-On) LVCMOS para reduzir a EMI e minimizar os efeitos SSO.
* Filtros On-chip para PLLs no transmissor e no receptor
* Processo CMOS de 35 um puro
* Faixa de tensões de alimentação: 3,3 V +/- 10%
* Faixa de temperaturas de -40º C +125º C

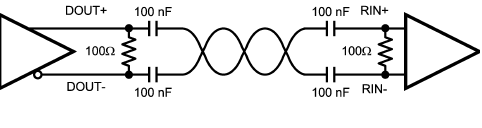

Na figura 2 temos uma aplicação típica para acoplamento AC.
