Descrevemos a montagem de um sistema simples de controle remoto ou rádio controle de um canal apenas com um alcance que pode chegar aos 100 metros. O circuito usa apenas transistores e não tem componentes críticos.
O circuito apresentado do tipo liga apenas mantendo a carga acionada enquanto estiver ativado opera em frequências entre 50 e 100 MHz, dependendo apenas das bobinas do transmissor e do receptor.
A montagem é simples e o único ajuste é o da frequência, que deve ser igual para o transmissor e para o receptor.
No transmissor temos um multivibrador astável com dois transistores que gera um tom de áudio para modular o transmissor.
O transmissor consiste num oscilador com um transistor de RF onde a bobina e o capacitor determina a frequência de operação.
No receptor temos uma etapa super-regenerativa sensível que detecta os sinais e depois de amplificá-los aplica a um filtro e uma etapa amplificadora para acionamento do relé.

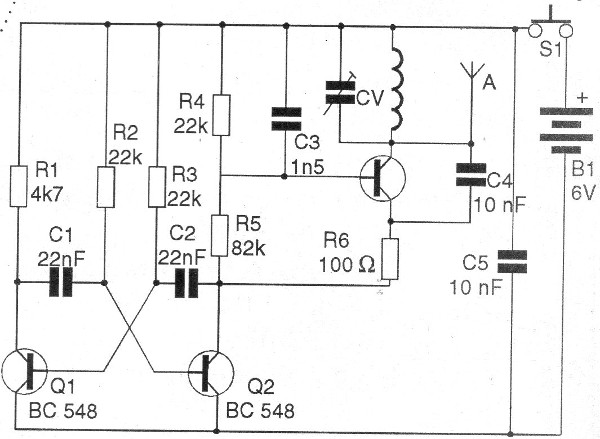

Na figura 1 temos o diagrama completo do transmissor.

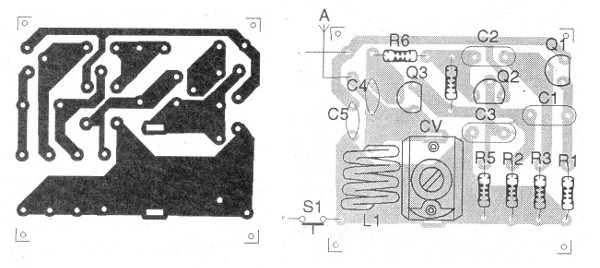

Na figura 2 temos a placa de circuito impresso do transmissor.

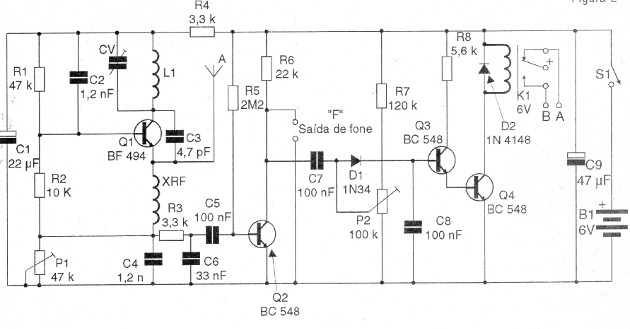

O diagrama completo do receptor é dado na figura 3.

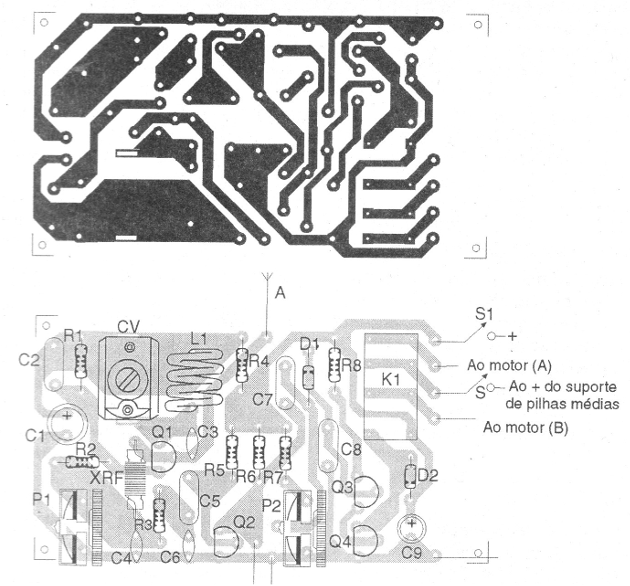

A placa de circuito impresso do receptor é dada na figura 4.
Tanto para o transmissor como para o receptor valem a seguintes recomendações:
Observe com cuidado as posições dos transistores e a polaridade de diodos e capacitores eletrolíticos.
Os resistores são todos de 1/8 W com qualquer tolerância e os capacitores eletrolíticos para 12 V ou mais de tensão de trabalho.
O relé tem base DIL, mas podem ser usados outros com alterações correspondentes da placa de circuito impresso.
Onde recomendado capacitor cerâmico não use de outro tipo.
A bobina, tanto do transmissor pode ter de 4 a 7 espiras de fio esmaltado 26 a 28 em forma de 1 cm sem núcleo, ou ainda enrolada com fio telefônico rígido.
Deve-se apenas cuidar para que a bobina do transmissor seja igual à do receptor.
Os trimmers podem ser do tipo redondo de 20 a 40 pF de capacitância máxima.
XRF consiste em 40 espiras de fio esmaltado bem fino (32) num palito de dentes.
A saída para fone de cristal serve para calibrar o receptor, pois nela podemos ouvir quando o sinal do transmissor é captado.
A antena do transmissor é do tipo telescópico de 50 a 100 cm de comprimento e para o recepto use um pedaço de fio rígido de 30 a 60 cm.
Transmissor
Q1, Q2 – BC548 – transistores NPN de uso geral
Q3 – BF494 – transistor NPN de RF
L1 – bobina – ver texto
CV – trimmer – ver texto
S1 – Interruptor de pressão NA
B1 – 6 V – 4 pilhas pequenas ou AAA
A – antena – ver texto
C1, C2 – 22 nF – capacitores cerâmicos ou poliéster
C3 - 1n5 – capacitor cerâmico
C4 – 10 nF – capacitor cerâmico
C5 – 10 nF – capacitor cerâmico
R1 – 4k7 ohms – resistor – amarelo, violeta, vermelho
R2, R3, R4 – 22 k ohms – resistores – vermelho, vermelho, laranja
R5 – 82 k ohms – resistor – cinza, vermelho, laranja
R6 – 100 ohms – resistor – marrom, preto, marrom
Diversos:
Placa de circuito impresso, suporte de pilha, caixa para montagem, fios, solda, etc.
Receptor
Q1 – BF494 – transistor NPN de RF
Q2, Q3, Q4 – BC548 – transistores NPN de uso geral
D1 – 1N34 – diodo de germânio
D2 – 1N4148 – diodo de uso geral
K1 – relé de 6 V sensível
S1 – Interruptor simples
B1 – 6 V – 4 pilhas pequenas
A – antena – ver texto
C1 – 22 uF – capacitor eletrolítico
C2, C4 – 1n2 – capacitor cerâmico
C3 – 4p7 – capacitor cerâmico
C5, C8 – 100 nF – capacitor cerâmico ou poliéster
C6 – 33 nF – capacitor cerâmico ou poliéster
C9 – 47 uF – capacitor eletrolítico
P1 – 47 k ohms – trimpot
P2 – 100 k ohms - trimpot
R1- 47 k ohms – resistor – amarelo, violeta, laranja
R2 – 10 k ohms – resistor – marrom, preto, laranja
R3, R4 – 3k3 ohms – resistores – laranja, laranja, vermelho
R5 – 2M2 ohms – resistor – vermelho, vermelho, verde
R6 – 22 k ohms – resistor – vermelho, vermelho, laranja
R7 – 120 k ohms – resistor – marrom, vermelho, amarelo
R8 – 5k6 ohms – resistor – verde, azul, vermelho
Diversos:
Placa de circuito impresso, suporte de pilhas, fios, solda, etc.
