Mike de Ganho (TEL139)

Mike ou microfone de ganho, é o nome dado a um pré-amplificador, que aumenta a excitação das etapas de modulação de transmissores, para a se conseguir maior alcance. Este recurso é muito usado nos transmissores para a faixa do cidadão (PX) e radioamadores, se bem que deve ser tomado cuidado para não ocorrer sobremodulação.

Descrevemos a montagem. de um simples mike ou microfone de ganho com transistores de efeito de campo, que pode ser usado com a maioria dos transmissores comerciais, para a faixa .de radioamadores tanto PX como PY.

O circuito é alimentado por uma bateria de 9 V, com um baixíssimo consumo, o que prolonga bastante sua durabilidade.

O único ajuste é o potenciômetro de excitação que deve ser colocado no ponto de máximo rendimento sem distorção.

Microfones de impedâncias entre 200 Ω e 100 kΩ, podem ser usados neste circuito.

A montagem é simples, e se feita em uma placa de circuito impresso, cabe numa caixa plástica de dimensões bastante reduzidas.

Características

Tensão de alimentação: 9 V (bateria)

Impedância de entrada admitida: 200 a 200 000 Ω

Corrente em repouso: 1 mA (tip.)

COMO FUNCIONA

Um único transistor de efeito de campo de junção (JFET) é usado como pré-amplificador eio sinal é aplicado em sua comporta e retirado da fonte (s).

Com isso, a saída é de baixa impedância com boa intensidade de sinal, capaz de excitar facilmente a maioria dos transmissores.

R1 polariza a comporta do transistor de efeito de campo, enquanto que R3 serve de carga de fonte.

O sinal é retirado do transistor após amplificação via C2, sendo então levado ao potenciômetro P1 que controla a excitação do transmissor.

O capacitor C3 faz o desacoplamento da fonte de alimentação.

MONTAGEM

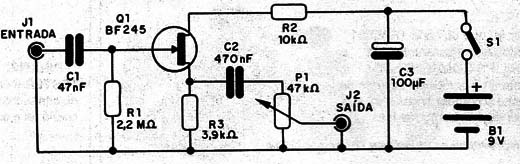

Na figura 1 temos o diagrama completo do Mike de ganho.

Fig. 1 - Diagrama completo do aparelho.

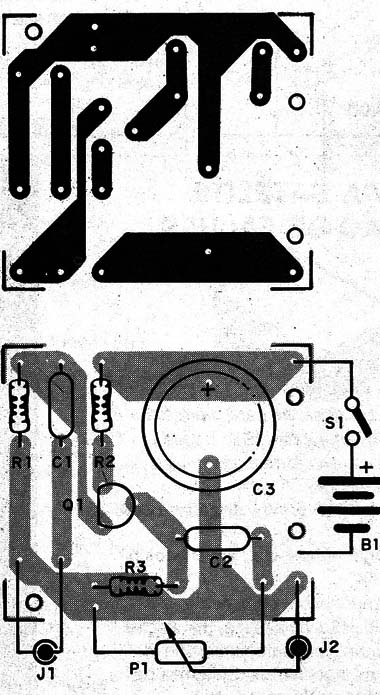

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.

Figura 2 – Montagem em placa de circuito impresso

O transistor usado é o BF245 facilmente encontrado no nosso mercado de componentes, mas equivalentes podem ser experimentados.

Os resistores são de 1/8 W e os capacitores C1 e C2 tanto podem ser de poliéster como cerâmicos. O capacitor C3 é um eletrolítico para 12 V e seu valor não é crítico, podendo ficar entre 10 e 220 µF.

O potenciômetro P1 é linear e pode incluir a chave S1.

Para entrada deve ser usado um jaque de acordo com seu microfone.

Em lugar de jaque de saída, pode ser usado um cabo blindado com plugue, de acordo com a entrada do amplificador.

PROVA E USO

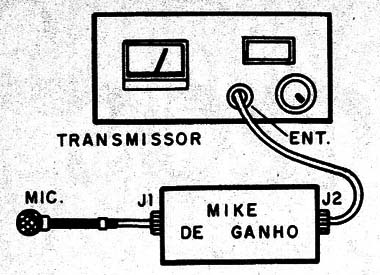

Na figura 3 mostramos como o aparelho deve ser usado, intercalado entre o microfone e a entrada do transmissor.

Figura 3 – Modo de usar

Para provar e usar, basta ligá-lo ao transmissor, e com a ajuda de um receptor, ajustar P1 para se ter um nível de modulação máxima sem distorção.

Este nível deve então ser marcado no potenciômetro P1, que será colocado na mesma posição, sempre que o aparelho for usado.

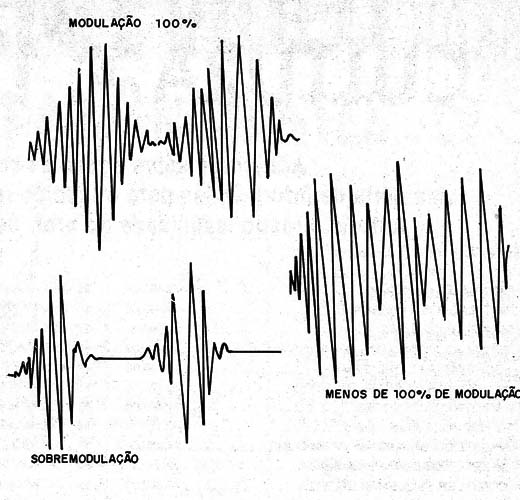

Com a ajuda de um Osciloscópio, podemos ajustar melhor a modulação, que deve ter a forma da figura 4.

Figura 4 – Ajuste da modulação com um osciloscópio

Para o ajuste com Osciloscópio, é interessante colocar diante do microfone um alto-falante, que reproduza um tom de áudio em nível que corresponda aproximadamente à sua voz.
