Neste artigo de 2008 descrevemos um controle de passo da Cypress com base em documentação do próprio fabricante. Sugerimos consultar o fabricante sobre a disponibilidade de obtenção dos componentes antes de escolhe-lo para uma montagem prática.
Motores de passo de todos os tipos são usados amplamente em uma infinidade de aplicações que envolve eletrônica e mecânica como eletrodomésticos, automatismos industriais e residenciais, etc.
Nesse artigo descrevemos o uso do gerador de seqüência aleatória (PSR) do PSoC (microcontrolador da Cypress) para controlar um motor de passo.

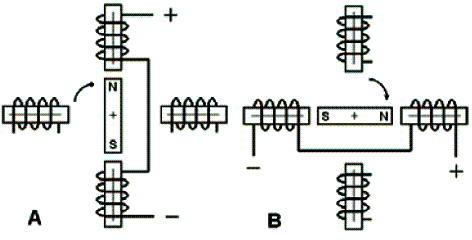

A aplicação parte do próprio princípio de funcionamento dos motores de passo que possuem enrolamentos que devem ser excitados seqüencialmente ou de forma controlada para fazer girar o motor ou levá-lo a uma posição determinada. Na figura 1 mostramos justamente o princípio de funcionamento de um motor desse tipo.
![Princípio de funcionamento de um motor. Princípio de funcionamento de um motor.](/images/stories/mecatronica/mec0100_01.gif)
O sentido de rotação do motor depende do modo como os enrolamentos são excitados, o que é bem conhecido de todos que trabalham com isso tipo de componente.

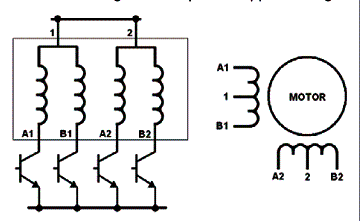

Também lembramos que existem dois tipos básicos de motores de passo. O unipolar possui quatro bobinas que devem ser excitadas separadamente, possuindo a configuração mostrada na figura 2.
![Motor unipolar Motor unipolar](/images/stories/mecatronica/mec0100_02.gif)

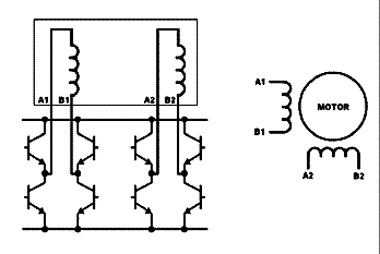

No caso do motor bipolar, temos dois enrolamentos apenas com a configuração mostrada na figura 3.
![Motor bipolar. Motor bipolar.](/images/stories/mecatronica/mec0100_03.gif)
Família PSoC
A família PSoC da Cypress consiste em "arrays" que reúnem o processamento de sinais mistos, com um controlador on-chip. Os dispositivos dessa família são projetados para substituir sistemas múltiplos que sejam baseados em microcontroladores (MCUs).
Um dispositivo PSoC conta com blocos configuráveis de lógica analógica e digital, assim como uma interconexão programável. Essa arquitetura possibilita ao usuário criar configurações periféricas customizadas de modo a atender aos requisitos de cada aplicação individual.
Os dispositivos dessa família possuem CPU rápida, memória flash de programa, memória SRAM de dados e portas I/O configuráveis, sendo disponíveis numa ampla gama de pinagens.

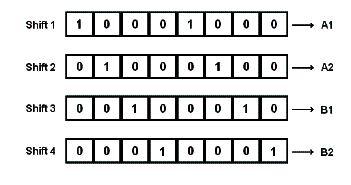

O que a Cypress sugere e a geração dos sinais de fase através de um shift register criado no próprio dispositivo PSoC. Na figura 4 mostramos como a seqüência de quatro fases pode ser criada com shift-registers.
![As 4 fases que podem ser criadas. As 4 fases que podem ser criadas.](/images/stories/mecatronica/mec0100_04.gif)

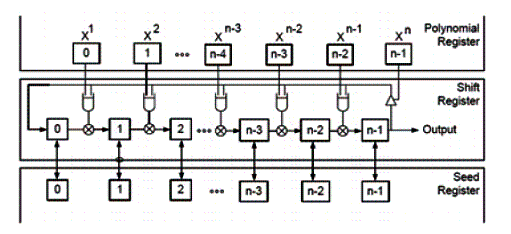

O que se faz é usar o PSR (primary reference source) do dispositivo PSoC para gerar a seqüência. Esse PSR é formado basicamente por um shift-register conforme mostra a figura 5.
![Shift Register Shift Register](/images/stories/mecatronica/mec0100_05.gif)

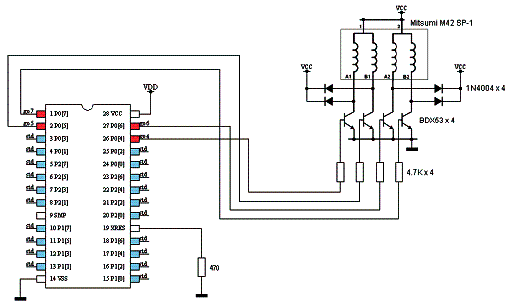

As conexões periféricas podem ser facilmente acessadas de modo a se obter um shif-register com as características da figura 4. Temos então o circuito completo do controlador de passo mostrado na figura 6.
![Circuito do controlador de motor de passo. Circuito do controlador de motor de passo.](/images/stories/mecatronica/mec0100_06.gif)
