Descrevemos um sistema de luzes seqüenciais para lâmpadas incandescentes, mas que pode ser adaptado para LEDs, com 4 canais e controle de velocidade. O circuito é simples de montar e utiliza componentes comuns.
Descrevemos a montagem de um sistema de luzes seqüenciais de alta potência para lâmpadas incandescentes.
Para adaptá-lo para LEDs, basta usar transformadores em lugar das lâmpadas, baixando e retificando a tensão de acordo com os LEDs ou utilizar os circuitos que descrevemos no site para LEDs alimentados pela rede de energia.
O circuito admite mais de 500 W por canal de lâmpadas e o ajuste do efeito é feito num controle único de velocidade.
Como Funciona

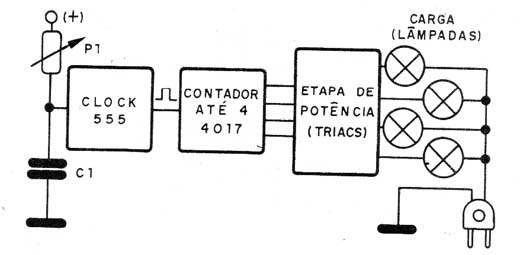

Na figura 1 temos o diagrama de blocos do aparelho.
O primeiro bloco consiste num oscilador 555 cuja frequência depende do capacitor C1 e do ajuste de P1.
Este circuito gera o sinal de clock para um contador 4017, programado para contar até 4.
Este segundo bloco do circuito excita uma etapa com transistores excitadores do tipo BC547, os quais excitam o quarto bloco do circuito.
O quarto bloco consiste na etapa de potência, ligada à rede de energia e formada por Triacs capazes de controla cargas de potência, como conjuntos de lâmpadas incandescentes.
Para os triacs usados a corrente máxima é de 8 A o que significa até 800 W na rede de 110 V, mas recomendamos operar com menos.
Veja que é possível alterar a programação do 4017 e obter maior ou menor número de canais.
Montagem

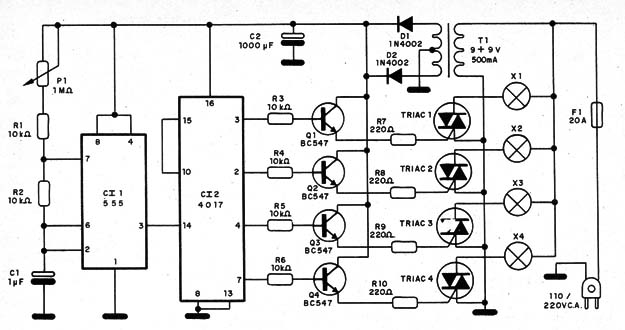

Na figura 2 temos o diagrama completo do sistema sequencial de 4 canais.

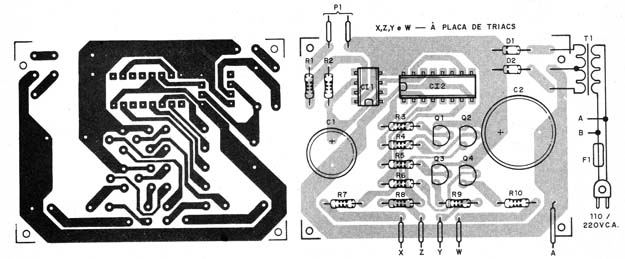

Na figura 3 mostramos a placa de circuito impresso para a montagem.
Na montagem, observe com cuidado as posições dos circuitos integrados, dos transistores e dos triacs.

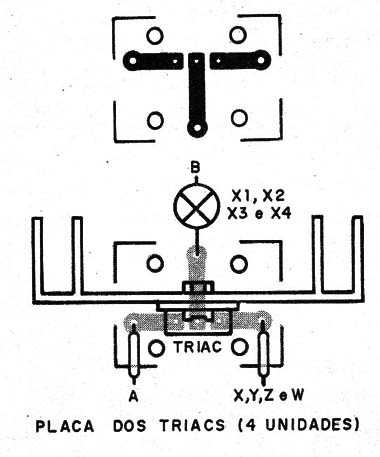

Para os triacs, recomendamos fazer sua montagem em pequenas placas separadas, conforme mostra a figura 4, dada a corrente intensa que devem controlar.
Os fios utilizados na conexão das lâmpadas devem ser grossos, assim como o cabo de força que deve ser de alta corrente.
Os triacs devem ser dotados de dissipadores de calor.
Os resistores são todos de 1/8 W e o transformador tem secundário de 9 + 9 V com uma corrente de 500 mA ou mais.
Os demais componentes devem ser de acordo com as especificações da lista de material.
Para a conexão de sequência de LEDs, normalmente feita por circuitos indutivos ou capacitivos, recomenda-se ligar em paralelo uma pequena lâmpada piloto de 5 a 15 W para servir de carga para os triacs.
Caso contrário eles podem ter um disparo errático ou mesmo não disparar, levando o circuito à inoperância.

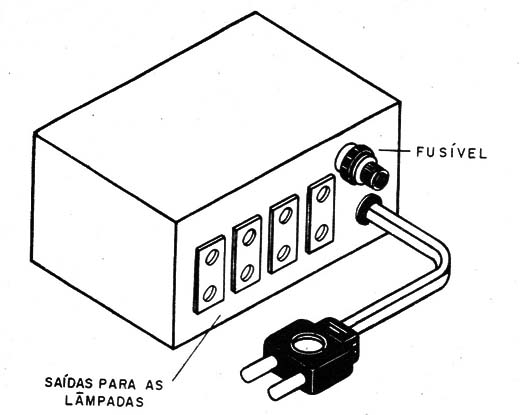

Na figura 5 temos uma sugestão de caixa para a montagem, onde as séries de lâmpadas são ligadas em tomadas.

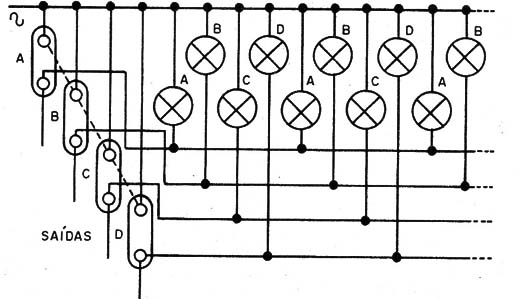

O modo de se dispor as lâmpadas em conjuntos paralelos para se obter o efeito sequencial é mostrado na figura 6.
Para LEDs, vale mesma ideia.
Lembramos que o circuito não funcionará com lâmpadas eletrônicas ou fluorescentes, dada a necessidade de um tempo para que ocorra seu acendimento.
CI-1 – 555 – circuito integrado
CI-2 – 4017 – circuito integrado
Q1 a Q4 – BC547 – transistores NPN de uso geral
Triac1 a triac4 – TIC226B (110 V) ou TIC226D (220 V) – triacs comuns
D1, D2 – 1N4002 – diodos retificadores
R1, R2, R3, R4, R5 R6 – 10 k Ω – resistores – marrom, preto, laranja
R7, R8, R9, R10 – 220 Ω – resistores – vermelho, vermelho, marrom
P1 – 1 M Ω – potenciômetro
C1 – 1 µF – eletrolítico para 12 V ou mais
C2 – 1 000 µF x 15 V – eletrolítico
T1 – Transformador – ver texto
F1 – Fusível de 20 A
X1 a X4 – séries de lâmpadas incandescentes ou LEDs – ver texto
Diversos:
Placa de circuito impresso, cabo de força de 10 A, fios, caixa para montagem, radiadores para os triacs, etc.
