Na reparação de pequenos aparelhos eletrônicos de rádio e de som, um injetor de sinais é um instrumento de grande utilidade.
Ele gera um sinal retangular rico em harmônicas que se estendem até a faixa de FM, assim, seus sinais produzem som numa infinidade de circuitos eletrônicos que tenham etapas de áudio e RF possibilitando a localização de defeitos.
O circuito consiste num multivibrador astável em que a frequência é determinada pelos capacitores C1 e C2, e a alimentação é feita por apenas duas pilhas pequenas.
Como o sinal é fraco, o circuito não sobrecarrega os aparelhos analisados.

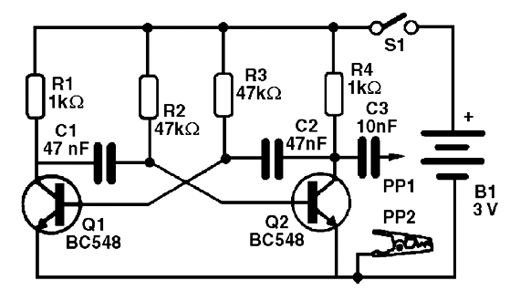

Na figura 1 temos o diagrama completo do injetor de sinais.
Para os leitores iniciantes que ainda não dominam a técnica da montagem em placas de circuito impresso, recomendamos a utilização de uma ponte de terminais.
Essas pontes não são encontradas com facilidade atualmente, mas podem ser obtida de equipamentos antigos ou mesmo em algumas casas especializadas que vendem pela internet.

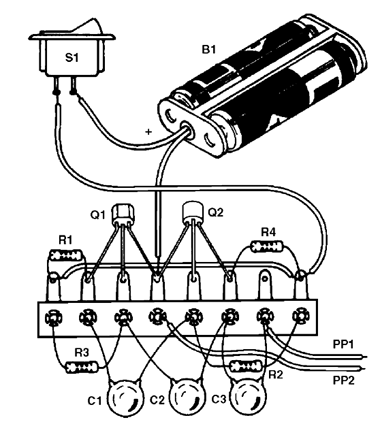

A disposição dos componentes numa ponte de terminais para esta montagem é mostrada na figura 2.
Observe cuidadosamente a posição dos transistores,pois se foreminvertidos o circuito não funcionará.

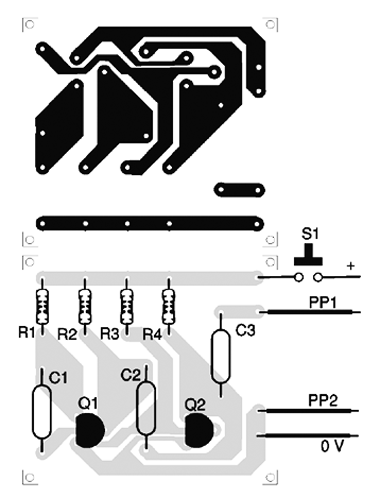

Uma montagem mais elaborada, para os que sabem fazer placas de circuito impresso é mostrada a figura 3.
Para usar o aparelho ligue a garra ao negativo da alimentação do aparelho em teste e aplique com a ponta os sinais do injetor nas entradas e saídas das etapas de áudio e RF do aparelho analisado.
Q1, Q2 – BC548 – transistores de uso geral
C1, C2 – 47 nF – capacitores cerâmicos ou de poliéster
C3 – 10 nF – capacitor cerâmico ou de poliéster
R1, R4 – 1k Ω x 1/8 W – resistores – marrom, preto, vermelho
R2, R3 -47k Ω x 1/8 W – resistores – amarelo, violeta, laranja
S1 – interruptor simples (opcional)
B1 – 3 V – duas pilhas pequenas
Diversos:
Ponte de terminais ou placa de circuito impresso, fios, solda, caixa para montagem, ponta de prova, garra jacaré.
