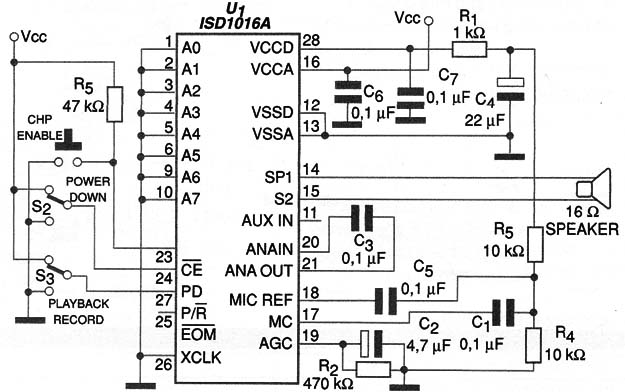

Na figura 1 temos a configuração mais simples, sugerida pela ISD, de um Gravador Digital capaz de registrar e reproduzir sons captados pelo microfone. (2005)
O circuito pode empregar qualquer chip da série ISD1000A ou ISD2500 dependendo do tempo de gravação desejado.
A tensão de alimentação é de 5 V, vinda de uma bateria comum e o microfone é de eletreto de dois terminais.
O circuito possui uma condição de Power Down, em que o consumo e reduzido.
Para operar, aperte a habilitação, passando a chave de reproduzir para gravar. A chave power-down deve estar na posição de nível baixo. O tempo de gravação depende do dispositivo usado.
O ISD1000A dá 16 segundos de gravação, por exemplo.
Para reproduzir o som, basta passar a chave power down para o nível alto e depois voltar para o nível baixo. Depois pressiona-se a habilitação do chip.
Mais informações sobre este gravador e outras configurações possíveis para os chips existentes, podem ser obtidas na Internet, lembrando que a ISD agora tem outro representante para seus produtos.
Os chips da ISD para gravação de voz possuem tempos de gravação entre 10 e 120 segundos.
Esses chips são fornecidos em invólucros Dual in Line de 28 pinos.
