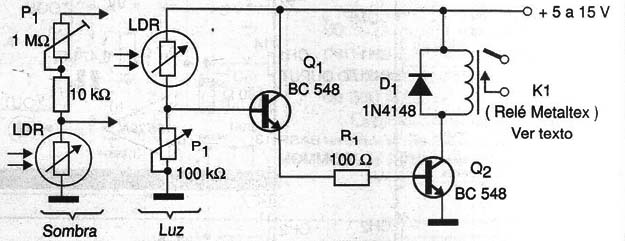

O circuito mostrado na figura 1 é de um foto-relé que aciona quando incide luz no LDR numa versão, ou quando se faz sombra sobre esse componente, na segunda versão. (2005).
![](/images/stories/artigos11/art1136_0001.jpg)
Este circuito pode ser usado no sensoriamento de objetos, em sistemas de iluminação automática ou mesmo como detector de passagem em alarmes.
O ajuste da sensibilidade é feito no potenciômetro. O LDR pode ser de qualquer tipo redondo comum.
O circuito é sugerido pela Metaltex no livro Tudo Sobre Relés, e serve para relés que operem com tensões de 5 a 15 V e tenham bobinas com correntes de acionamento inferiores a 100 mA.
Maior sensibilidade e diretividade para o circuito pode ser obtida com o uso de recursos ópticos no sensor, tais como lente convergente, tubo opaco, etc.
O circuito não possui trava, ou seja, o relé se mantém com os contactos fechados (bobina energizada) apenas durante o tempo em que o sensor é excitado (luz ou sombra, conforme a versão).
Para operar com relés que tenham bobinas de menor sensibilidade, com correntes de acionamento na faixa de 100 a 500 mA pode ser usado o transistor BD135 em lugar de Q2.
Uma possibilidade de alteração neste circuito para operação com relés de menor sensibilidade consiste no uso de um Darlington NPN como o TIP110, em lugar de Q2.
Neste caso, R1 pode ser aumentado para 1 K e P1 aumentado para 2,2 MΩ, obtendo-se uma versão de muito alta sensibilidade.
Mais informações sobre relés e seus circuitos de acionamento podem ser obtidas no site da Metaltex em: www.metaltex.com.br.
