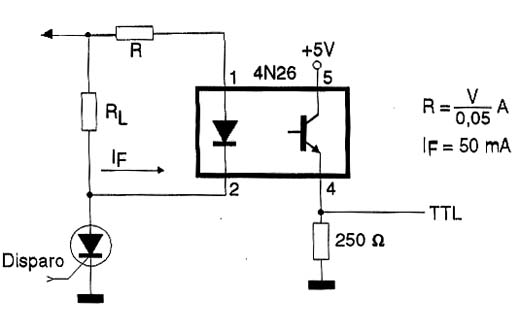

1. OPTO ACOPLADOR PARA TTL
Este acoplador permite o disparo de uma porta ou flip-flop TTL a partir de um SCR. O resistor R deve ser calculado pela fórmula junto ao diagrama em função da tensão de alimentação do sistema de modo a se obter uma corrente no LED da ordem de 50 mA.
![OPTO ACOPLADOR PARA TTL
OPTO ACOPLADOR PARA TTL](/images/stories/artigos10/art0860_01.jpg)

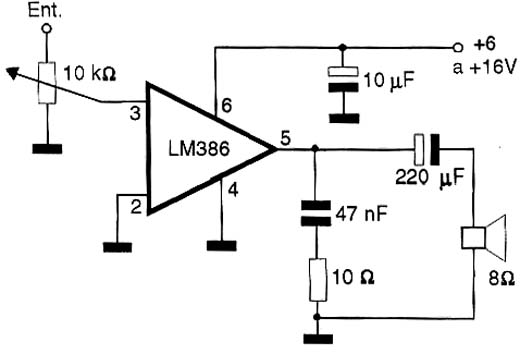

2. AMPLIFICADOR LM386 de 1 W
Com apenas um circuito integrado e poucos componentes adicionais este amplificador tem uma potência de saída de 325 mW com alimentação de 6 V; 700 mW com 9 V e 1W com 16 volts, isso para cargas de 8 Ω. O ganho de tensão varia entre 20 e 200 e a impedância de entrada é da ordem de 50 k Ω.
![AMPLIFICADOR Lm<sup>3</sup>86 de 1 W
AMPLIFICADOR Lm<sup>3</sup>86 de 1 W](/images/stories/artigos10/art0860_02.jpg)

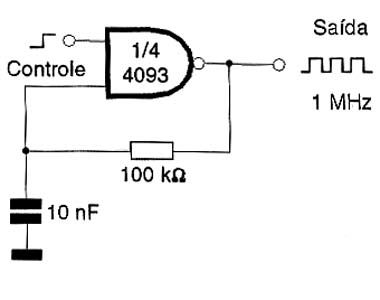

3. OSCILADOR CONTROLADO
Com a elevação do nível de sinal de controle para 1, ocorre a habilitação deste oscilador que gera um sinal retangular de aproximadamente 1 MHz. Para frequências mais baixas basta aumentar o valor do capacitor. A alimentação pode ser feita com tensões entre 3 e 15 V.
![OSCILADOR CONTROLADO
OSCILADOR CONTROLADO](/images/stories/artigos10/art0860_03.jpg)
