Os circuitos práticos que apresentamos seguir foram selecionados de Application Notes e Data Sheets dos próprios fabricantes, sendo portanto aplicativos de fábrica, testados e indicados para novos projetos. Escolhemos os circuitos dos componentes mais recentemente lançados. Para os leitores que desejam mais informações sobre o uso de tais componentes, sugerimos acessar os sites dos fabricantes e baixar os documentos correspondentes.
1. Amplificador diferencial e Filtro Passa-Baixas de 15 MHz

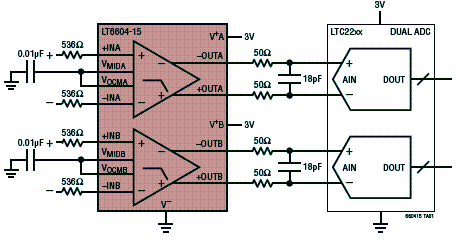

O primeiro circuito que apresentamos é sugerido pela Linear Technologies (www.linear.com) e faz uso de um circuito integrado LT6604-15, onde o '15" representa a freqüência do filtro. O circuito integrado utilizado consiste em dois amplificadores diferenciais casados, cada qual contendo um filtro passa-baixas de 4ª ordem com uma resposta aproximada de Chebyshev. O circuito apresentado na figura 1 consiste numa aplicação típica com uma relação sinal-ruído de 76 dB. O circuito é especificado para operação com 3 V, 5 V e +/-5V. Na família desses componentes temos filtros integrados de 2,5 MHz 20 MHz. O LT6604 é fornecido em invólucro QFN.
2. Amplificador de 1 V Para Fone

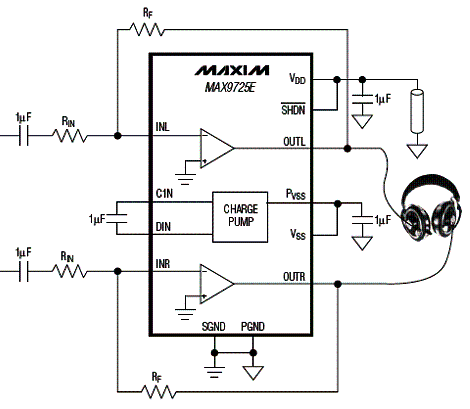

Utilizando um novo circuito integrado da Maxim (www.maxim-ic.com) o amplificador que apresentamos na figura 2 pode ser alimentado por uma única pilha. Os componentes da série que têm prefixos de A até D contém o ganho programado com uma potência de saída de 20 mW por canal, utilizando fontes de 32 Ω. A distorção é de apenas 0,005% e ele possui ainda um recurso de shut-down que o leva a uma condição de consumo muito baixo. A corrente quiescente em condições normais é de 2,1 a 2,3 mA, dependendo da versão. O circuito apresentado é a versão estéreo, mas o componente também podem ser empregado numa versão BTL para maior potência mono.
Neste circuito a relação entre os resistores de entrada e feedback determinam o ganho. Valores típicos destes componentes podem ser obtidos no datasheet assim como outras configurações possíveis.
3. Controle de Motor DC e de Motor de Passo

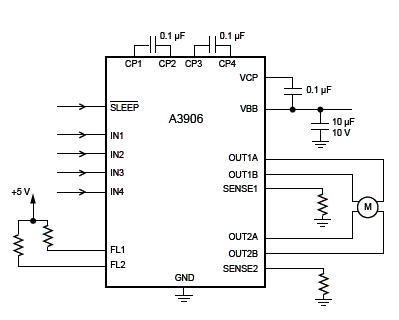

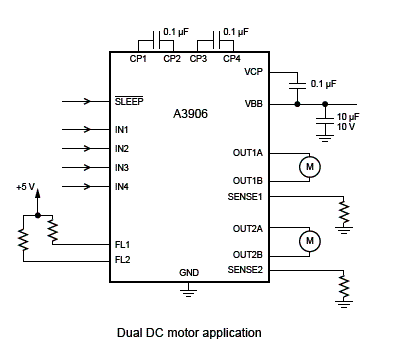

O circuito integrado A3906 da Allegro Microsystems (www.allegromicro.com) consiste num controlador PWM que tanto pode ser utilizado com dois motores de corrente contínua como um motor de passo. O circuito integrado pode operar com tensões de 2,5 a 9 V e uma corrente máxima de saída de 1 A. O dispositivo utilizado possui ainda função sleep e shutdown. Na figura 3 temos o diagrama para a aplicação de controle de dois motores DC.
Na figura 4 temos o mesmo circuito integrado utilizado num controle de motor de passo bipolar.
4. LDO de 200 mA - Ultra baixo Nível de Ruído

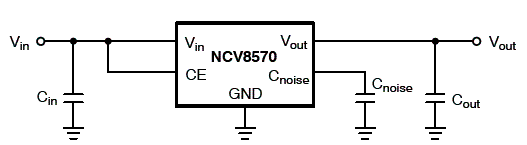

O circuito mostrado na figura 5 consiste num regulador de baixa queda de tensão (LDO) para 200 mA utilizando o circuito integrado NCV8570, um novo semicondutor da On semiconductor (www.onsemi.com). O circuito integrado utilizado pode ser escolhido para ter tensões de saída de 1,8 V, 2,5 V, 2,75 V, 2,8 V, 3,0 V e 3,3 V. O ruído é de apenas 15 uVrms e ele possui shutdown térmico.
5. Chave Analógica de 1,3 Ω

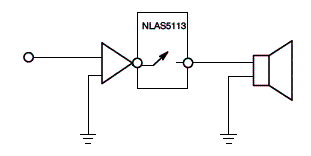

Na figura 6 temos uma aplicação para o NLAS5113, um novo dispositivo da on Semiconductor (www.onsemi.com) que consiste numa chave analógica que apresenta uma resistência de apenas 1,3 Ω quando ligada com uma Vcc de4,2 V. O circuito opera na faixa de 1,65 a 4,5 V é indicado para aplicações móveis.

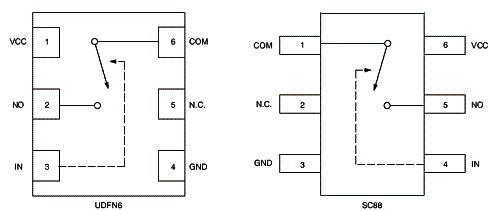

Na figura 7 temos os invólucros em que este componente é disponível.
6. Controlador PWM com high-side Drivers

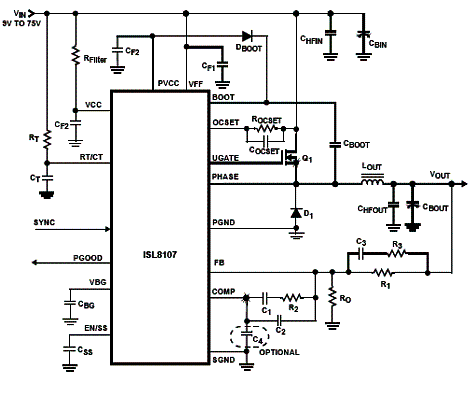

O circuito apresentado na figura 8 é uma sugestão de aplicação para o ISL8107, um novo circuito integrado da Intersil (www.intersil.com). Este circuito consiste num controlador de fase única não sincronizado, do tipo buck, possuindo um driver integrado para MOSFET. O controlador pode operar com tensões de entrada de 9 a 75 V e possui uma referência interna de tensão de 1,192 V com uma tolerância de +/- 1%.
A freqüência de comutação pode ser programada para valores entre 100 kHz e 600 kHz através de um resistor e um capacitor externo. O circuito também pode ser sincronizado externamente através do pino SYNC. O componente é fornecido em invólucro QFN de 16 pinos. Além destas características destacamos outras como: soft-start e proteção contra sobretemperatura. Mais informações sobre o uso deste componente podem ser obtidas em seu datasheet no site da Intersil, estando também disponível uma placa de avaliação com o código.ISL8107EVAL1Z Reference Design.
7. Amplificador de 1575 MHz Para GPS

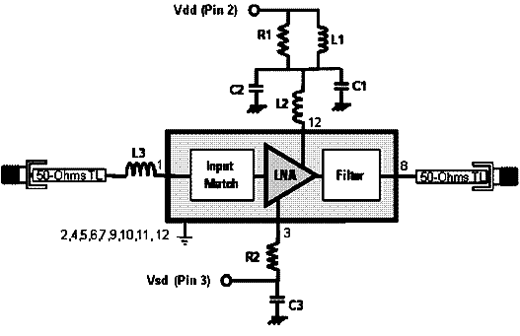

A Avago Technologies (www.avago.com) sugere o circuito da figura 9 para amplificação de sinais de 1,575 GHz (faixa de GPS), utilizando seu novo componente, o circuito integrado ALM-1612. Este circuito apresenta uma figura de ruído muito baixa, da ordem de 0,95 dB (tip) e um ganho de 18,2 dB (tip).

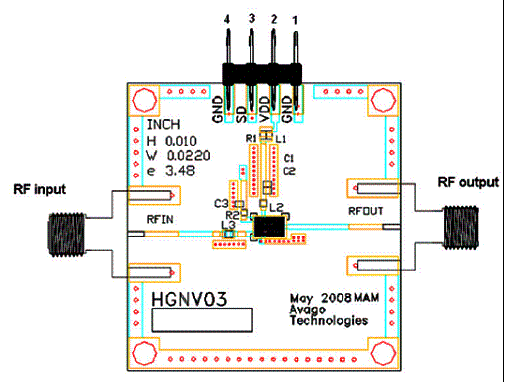

A placa de circuito impresso para a montagem do amplificador é mostrada na figura 10.

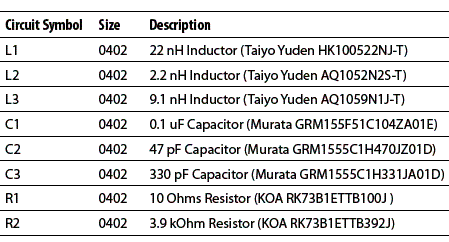

A tabela abaixo relaciona os componentes utilizados com seus valores.
A alimentação é feita com tensões de 2,7 V e o consumo no estado de shutdown é de 0,1 mA.
8. Conversor Buck de 600 mA/1000 mA

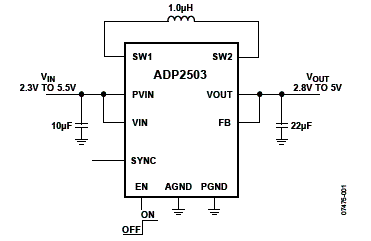

O conversor DC-DC tipo Buck (abaixador de tensão) mostrado na figura 11 é sugerido pela Analog Devices (www.analog.com) utilizando dois novos componentes da empresa. O primeiro é o ADP2503 para 600 mA e o segundo o ADP2504 para 1000 mA. A freqüência de chaveamento é de 2,5 MHz e o invólucro utilizado tem apenas 1 mm de altura. As tensões de entrada podem ficar na faixa de 2,3 V a 5,5 V e as tensões de saída fixas, podem ser escolhidas na faixa de 2,8 a 5,0 V. O dispositivo utilizado tem ainda compensação interna, soft-start, proteção contra sobretemperatura e curto-circuito além de uma chave de subtensão. A corrente quiescente é de apenas 38 uA e o único componente externo exigido é um choque de 1 uH.
9. Regulador Buck de 400 mA

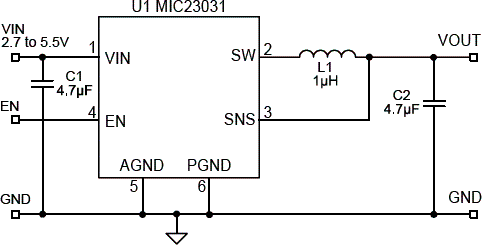

O circuito apresentado na figura 12 consiste num regulador buck fixo utilizando o circuito integrado MIC23021 da Micrel (www.micrel.com). O circuito fornece uma tensão de 1,8 V de saída, com corrente até 400 mA. A freqüência de chaveamento é de 4 MHz, o que leva o dispositivo a uma eficiência até 93%. A corrente quiescente é de apenas 21 uA. As tensões de entrada podem ficar na faixa de 2,7 V a 5,5 V.

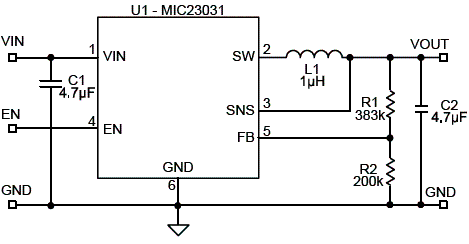

Na figura 13 temos uma aplicação em que a tensão de saída pode ser programada através de uma rede resistiva. Nesta aplicação, a tensão de saída será dada pela fórmula:
Observe que o valor de R2 é fixado em 200 k Ω. Esta fórmula leva em conta a existência de uma referência interna de tensão de 0,62 V. Mais informações podem ser obtidas no datasheet do componente utilizado.
