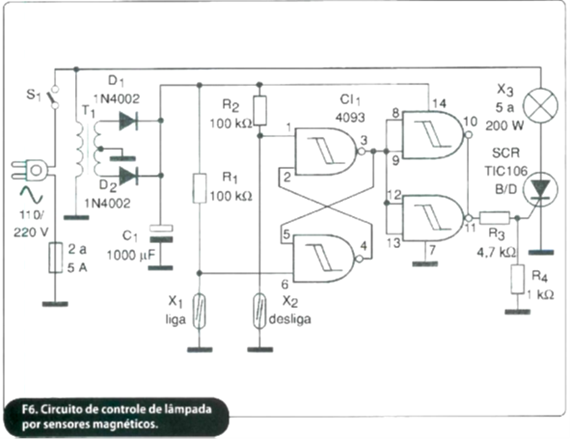

O circuito apresentado na figura abaixo controla uma lâmpada incandescente de alta potência (até 200 W) a partir do comando pulsos produzidos por dois sensores do tipo reed, ou ainda microswitches.

Dentre as aplicações sugeridas podemos citar controles de entrada e saída com sensores de peso ou magnéticos, ou ainda sistemas de aviso em que, ímãs podem ser usados como chaves acionadoras. Nesse circuito um dos sensores acende a lâmpada, enquanto o outro apaga, uma vez que se trata de uma configuração biestável com um flip-flop R-S.

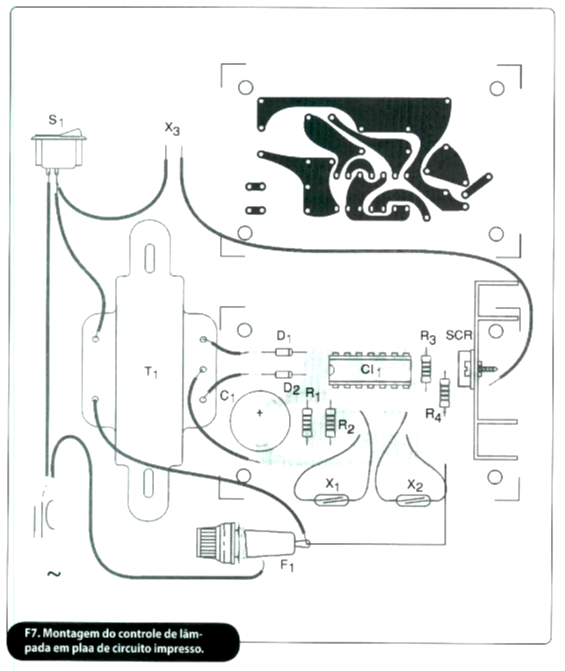

Evidentemente, como o setor de controle de baixa tensão tem pontos comuns com o circuito de alta tensão que controla a lâmpada, os sensores devem ser isolados, pois podem provocar choques em caso de toque acidental. Na figura 7 temos uma sugestão de placa de circuito impresso para implementação desse projeto.

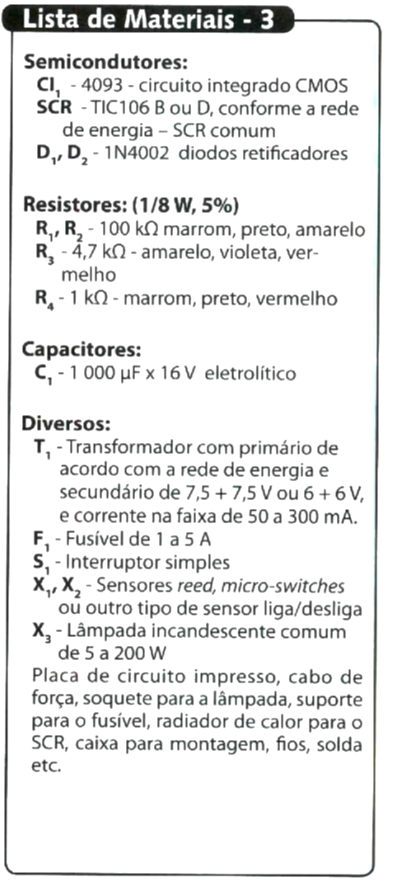

O SCR deve ter sufixo B ou D conforme a tensão da rede de energia, e o transformador é do mesmo tipo recomendado nos projetos anteriores. O SCR deve ser dotado de um radiador de calor, de acordo com a potência da lâmpada controlada. Observamos que, como os demais circuitos, trata-se de um controle de meia onda com a lâmpada acendendo com brilho abaixo do normal. Para um brilho maior, uma ponte retificadora pode ser agregada ao sistema de controle da lâmpada.

O circuito não pode ser usado com lâmpadas fluorescentes ou lâmpadas eletrônicas, mas pode controlar cargas resistivas de outros tipos como elementos de aquecimento, em automatismos que o leitor pode criar.

O fusível deve ser dimensionado de acordo com a potência da lâmpada utilizada. Se o cabo de conexão aos sensores for longo, ou houver tendência a um disparo errático, diminua o valor de R1 e R2 até um mínimo de 10 k ohms. Use cabo blindado se os sensores ficarem a mais de 10 metros de distância do circuito. A lâmpada incandescente, por outro lado, pode ficar bem distante do circuito de controle.

















Diversos sensores podem ser ligados em paralelo para um acionamento lógico. Também é preciso lembrar que dois sensores não devem ser acionados ao mesmo tempo, pois isso causaria um funcionamento errático.
