Este oscilador entra em ação quando encostamos o dedo num sensor. A tonalidade do som depende da pressão sobre o sensor e também da existência de umidade na pele. Podemos empregar este oscilador em demonstrações, como curiosidade, alarme de toque ou ainda num interessante instrumento musical de brinquedo caso que a denominação "Dedofone" viria encaixar perfeitamente ao princípio de funcionamento.



Leia mais: Artigo publicado na revista Elétron 33 dos anos 70. J. Martin era pseudônimo usado por Newton C. Braga em algumas publicações.



Nota: Artigo

Pela sua simplicidade, este projeto pode ser considerado ideal para o experimentador iniciante, ou para os que desejam uma montagem de "fim de semana". Conforme explicamos na introdução, trata-se de um oscilador de áudio que produz um som cuja frequência depende da pressão dos dedos num sensor.

Se a pressão for maior, o som será mais agudo e se a pressão for menor o som será mais grave. Controlando a pressão dos toques no sensor, o leitor habilidoso poderá até executar alguma música com este oscilador, que se tornará então um curioso instrumento musical. Até sugerimos o nome de "Dedo fone" pela maneira como ele pode ser tocado.

A alimentação do circuito é feita com apenas duas pilhas (3V) e os componentes usados são todos comuns e de baixo custo, muitos dos quais aproveitados de velhos aparelhos desmontados.





Como funciona



No circuito original Q2 e Q3 formam uma etapa oscilador a onde a realimentação que mantém o circuito em funcionamento vem por Cl e R3. Se o leitor alterar o valor de C1 poderá ter faixas de som mais graves ou mais agudos. Experimente valores entre 22 nF e 220 nF se quiser novos sons.

O oscilador só entrará em ação, entretanto, se houve polarização de base para Q2, e a frequência também depende de certo modo desta polarização. Temos então um terceiro transístor no circuito que é Q1, cuja finalidade é fornecer esta polarização, mas a partir de uma corrente extremamente fraca que circule por sua base. Esta corrente vem justamente do sensor.

O transistor amplia de tal maneira esta corrente para a polarização de Q2 que até mesmo a corrente que circula pelo dedo de uma pessoa quando ela toca num elemento sensor é suficiente para disputar o circuito. Uma corrente da ordem de fração de microampère é portanto suficiente para colocar o oscilador em ação, havendo a emissão de som pelo alto-falante.

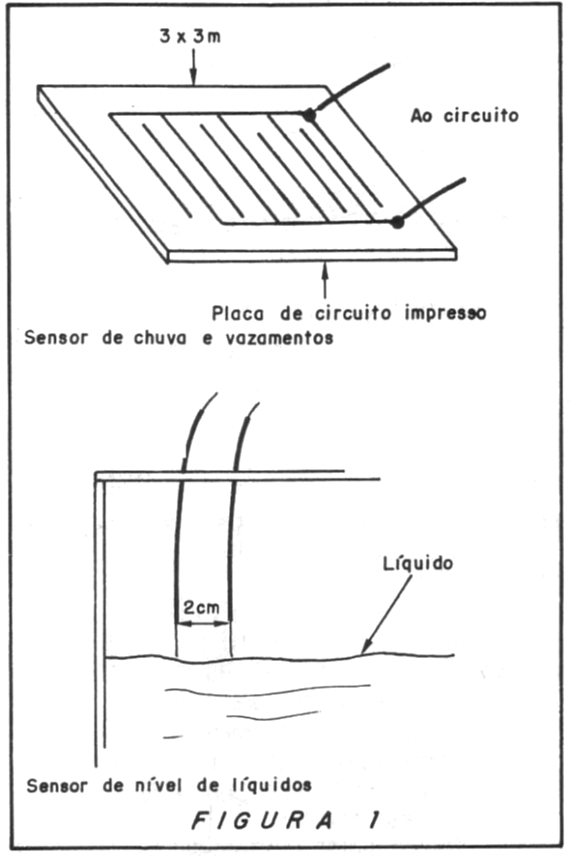

O sensor consiste em uma ponte de dois terminais em que encostamos o dedo. Existe a possibilidade de utilização de outros tipos de sensores, como mostrado na Figura 1. Temos então um sensor de chuva e vazamentos que pode ser feito com uma placa de circuito impresso. Quando cair a primeira gota de água neste sensor o oscilador dispara, dando o alarme.

Na segunda possibilidade temos um sensor de nível que dispara o oscilador quando o líquido encosta nas pontas dos fios descascados.

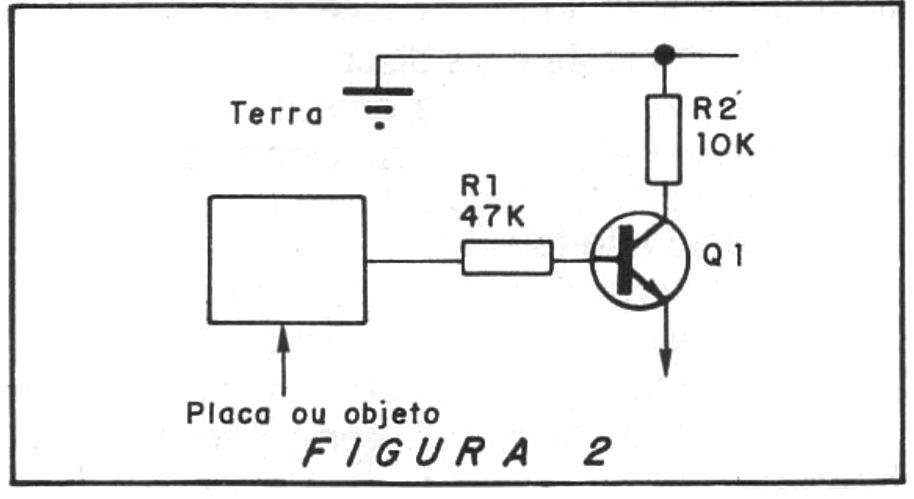

Finalmente, ligando o circuito à terra, o sensor não precisa ter dois contatos, transformando-se um sensível alarme de toque, conforme mostra a Figura 2.




| Clique na imagem para ampliar |



O objeto que serve de sensor deve estar isolado do solo e não deve ter grandes dimensões.





Montagem

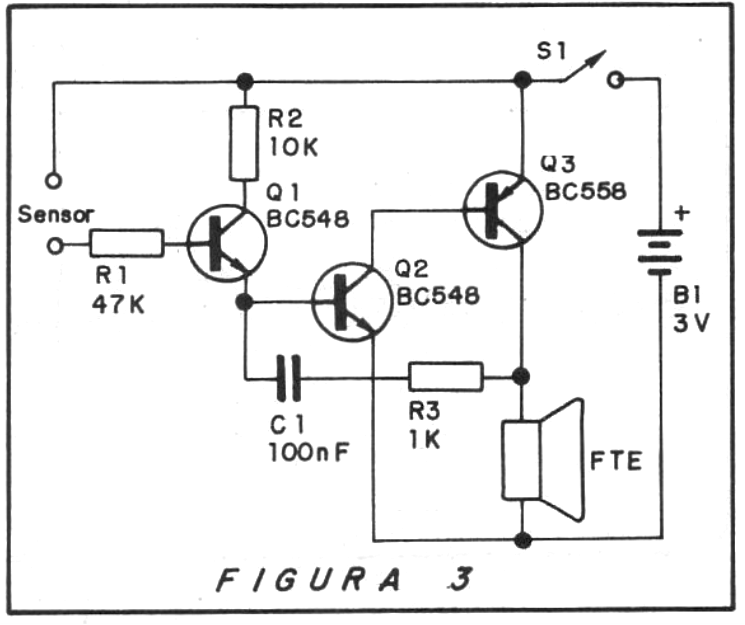

O circuito completo do oscilador é mostrado na figura 3.




| Clique na imagem para ampliar |

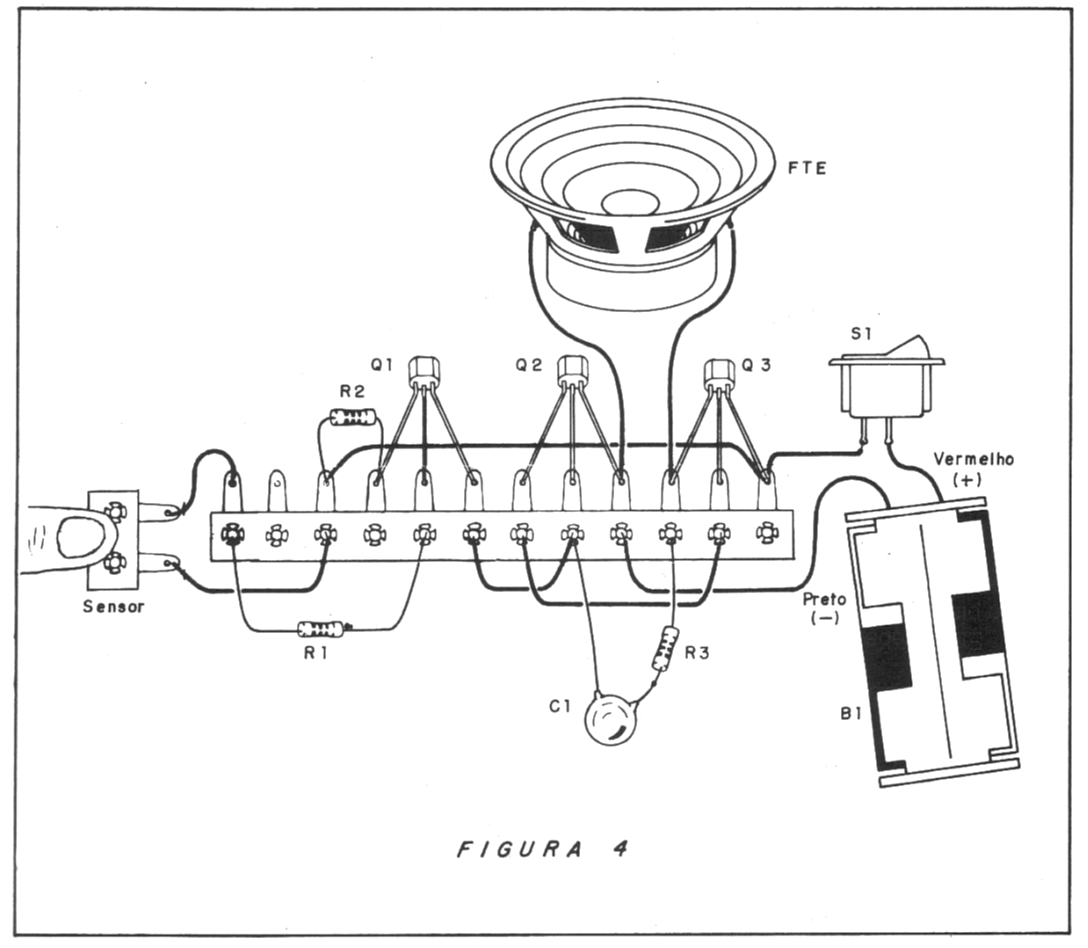

A montagem, tendo por base uma ponte de terminais. é mostrada na figura 4.




| Clique na imagem para ampliar |





Ao realizar a montagem, tome cuidado com as posições dos transistores. Se quiser, use equivalentes para estes componentes. Os resistores também não são críticos, admitindo-se uma tolerância de até 100%.

O alto-falante usado deve ser de 4 ou 8 ohms e o volume do som obtido depende muito da qualidade deste componente.





Prova e Uso



Uma vez montando, coloque as pilhas no suporte e acione S1.

Encoste o dedo rio sensor. O oscilador deve imediatamente entrar em funcionamento. Existe a possibilidade de um ajuste de funcionamento com a ligação em série com R2 de um potenciômetro de 100K. Se o oscilador disparar "direto" isso pode ser devido a fugas de Q1 que deve ser substituído.





Lista de Material



Q1, Q2 — BC548 ou equivalente — transistor NPN

Q3 — BC558 ou equivalente — transistor PNP

FTE — alto-falante de 4 ou 8 ohms x 10 cm

R1 — 47K x 1/8W — resistor (amarelo, violeta, laranja)

R2 — 10K x 1/8W — resistor (marrom, preto, laranja)

R3 — 1K x 1/8W — resistor (marrom, preto, vermelho).

C1 — 100 nF (104 ou 0,1) — capacitor cerâmico ou de poliéster

S1 — Interruptor simples

B1 — 3V — 2 pilhas pequenas

Diversos: sensor, ponte de terminais, suporte para duas pilhas pequenas, caixa para montagem, fios, solda, etc.
